Transistörler - FET, MOSFET - Diziler

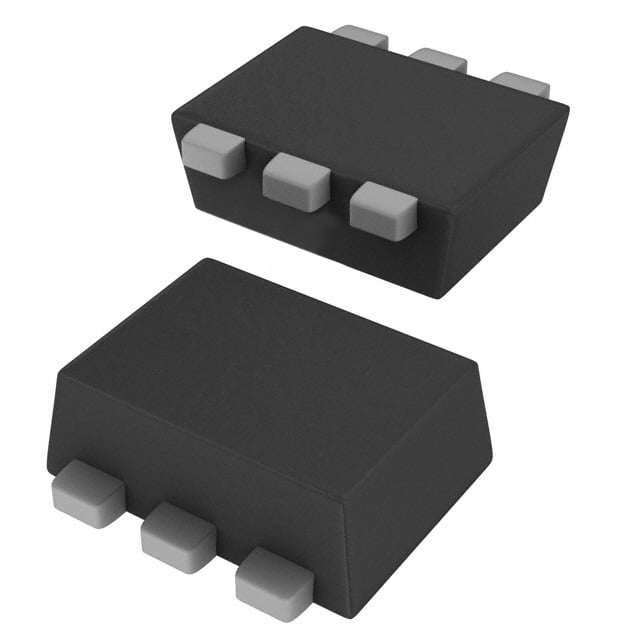

CMRDM3575 TR PBFREE
MOSFET N/P-CH 20V SOT963
- Üretici
- Central Semiconductor
- Paket/Kılıf
- SOT-963
- Seri / Aile Numarası
- CMRDM3575
CMRDM3575 TR PBFREE Hakkında
CMRDM3575 TR PBFREE, Central Semiconductor tarafından üretilen N ve P-Channel MOSFET dizisi bileşenidir. SOT-963 surface mount paketinde sunulan bu transistör, 20V Drain-Source voltajına kadar çalışabilir. Logic Level Gate özelliği ile 4.5V beslemede kullanıma uygundur. 160mA/140mA sürekli drain akımı kapasitesine sahiptir. Düşük gate charge (0.46nC) ve input capacitance (9pF) değerleriyle hızlı anahtarlama uygulamalarında tercih edilir. 3Ohm RDS(On) değeri ile enerji kaybını minimize eder. -65°C ile +150°C sıcaklık aralığında çalışabilen bu bileşen, 125mW güç seviyesine kadar tasarlanmıştır. Endüstriyel kontrol, LED sürücü devreleri, inverter ve DC-DC konvertör uygulamalarında yaygın olarak kullanılır. RoHS compliant (PBFREE) versiyondur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 160mA, 140mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.46nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 9pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | SOT-963 |
| Part Status | Active |
| Power - Max | 125mW |
| Rds On (Max) @ Id, Vgs | 3Ohm @ 100mA, 4.5V |
| Supplier Device Package | SOT-963 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
