Transistörler - Bipolar (BJT) - RF

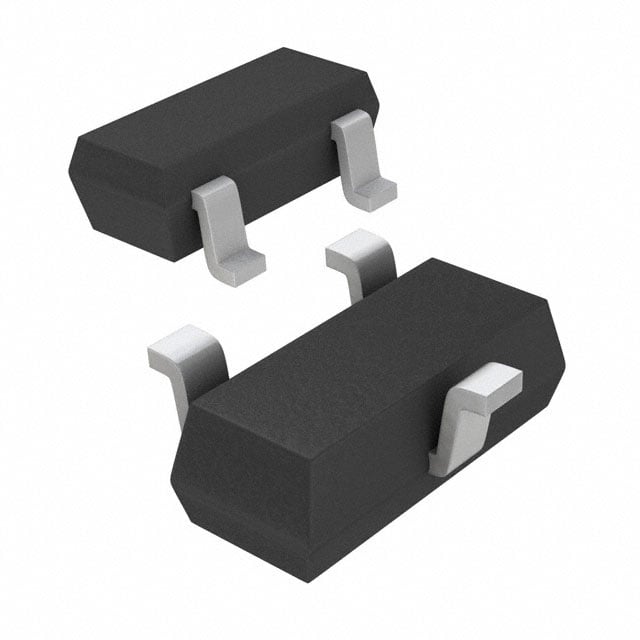

CMPTH81 TR
RF TRANS PNP 20V 600MHZ SOT23
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- CMPTH81
CMPTH81 TR Hakkında
CMPTH81 TR, Central Semiconductor tarafından üretilen PNP tipinde RF transistörüdür. 600MHz geçiş frekansı ile yüksek hızlı RF uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 50mA kolektör akımı ve 20V gerilim aralığında çalışabilir. 225mW güç kapasitesi ile düşük sinyal RF amplifikatörleri, mikser devreleri ve VHF band uygulamalarında tercih edilir. SOT-23 kompakt yüzey montajlı paket ile PCB tasarımında yer kaydı sağlar. -55°C ile 150°C arası çalışma sıcaklığı aralığında yüksek güvenilirlik sunar. Bileşen halen satın alınabilir olup, heritage uygulamaları ve yedek parça ihtiyaçları için kaynağı mevcuttur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Frequency - Transition | 600MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Obsolete |
| Power - Max | 225mW |
| Supplier Device Package | SOT-23 |
| Transistor Type | PNP |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
