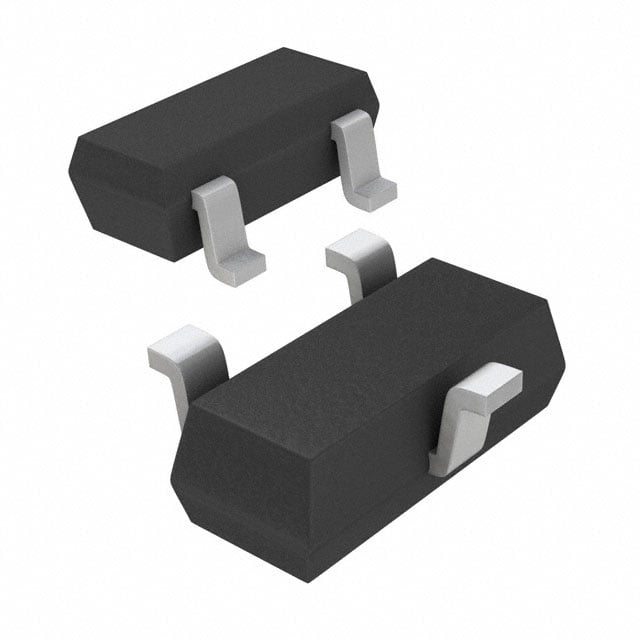

CMPTH81 BK
RF TRANS PNP 20V 600MHZ SOT23
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- CMPTH81
CMPTH81 BK Hakkında
CMPTH81 BK, Central Semiconductor tarafından üretilen PNP tipi RF transistörüdür. 600MHz transition frequency ve 50mA maksimum collector akımı ile RF uygulamalarında kullanılmak üzere tasarlanmıştır. 20V collector-emitter breakdown voltajı ile sınırlı voltaj uygulamalarına uygundur. SOT-23 yüzey montaj paketi ile kompakt tasarımlar için idealdir. 225mW maksimum güç dağıtımı özelliğine sahiptir. Frekans modülasyon, amplifikasyon ve RF sinyal işleme devreleri gibi yüksek frekans uygulamalarında yer alan komponent. -55°C ile 150°C arasında çalışma sıcaklık aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Frequency - Transition | 600MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Obsolete |
| Power - Max | 225mW |
| Supplier Device Package | SOT-23 |
| Transistor Type | PNP |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
