Diyotlar - Doğrultucular - Diziler

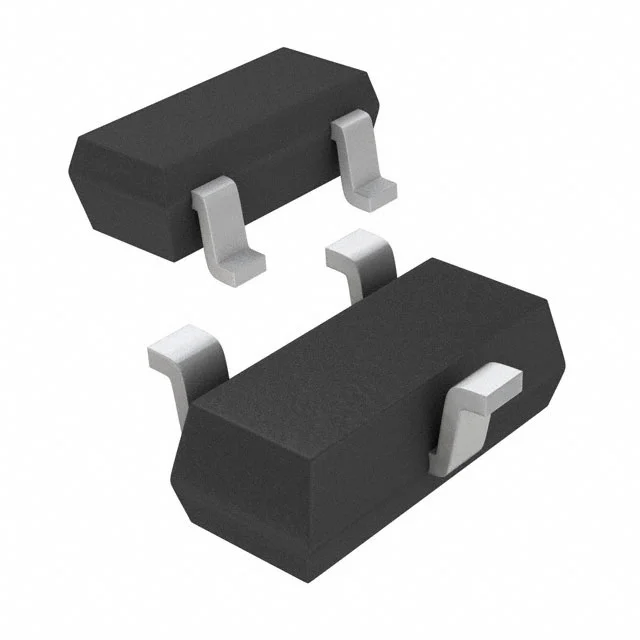

CMPSH-3CG TR PBFREE
DIODE ARRAY SCHOTTKY 30V SOT23
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CMPSH-3CG
CMPSH-3CG TR PBFREE Hakkında
CMPSH-3CG TR PBFREE, Central Semiconductor tarafından üretilen Schottky diyot dizisidir. SOT-23 (TO-236-3) paketinde sunulan bu komponent, 30V ters gerilim dayanımı ile çalışır. Common cathode konfigürasyonunda tasarlanan diyot çifti, 100mA ortalama doğrultulu akım kapasitesine sahiptir. 1V maksimum forward voltage ile düşük voltaj düşüşü sağlar. 5ns reverse recovery time ve fast recovery karakteristiği sayesinde yüksek hızlı anahtarlama uygulamalarında kullanılabilir. -65°C ile 150°C junction sıcaklık aralığında çalışır. RoHS uyumlu PBFREE versiyondur. Güç kaynakları, DC-DC dönüştürücüler, RF demodülatörleri ve koruma devreleri gibi uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 25 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOT-23 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
