Transistörler - JFET
CMPFJ175 TR

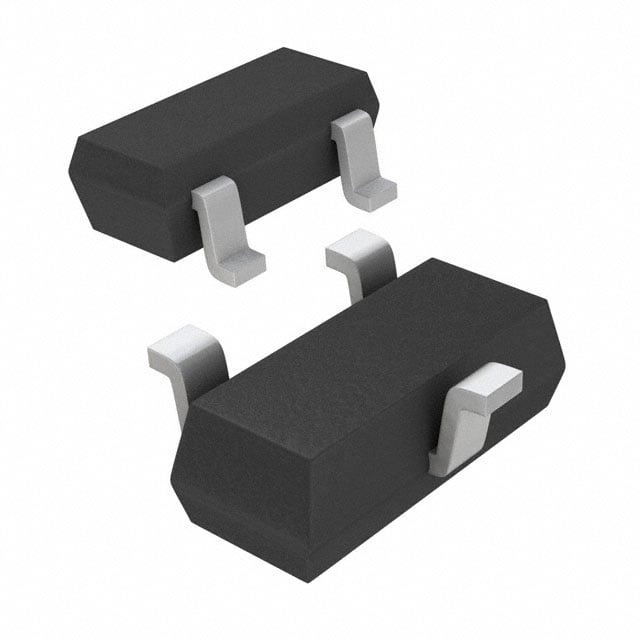

IC JFET P-CH SOT23-3
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- CMPFJ175
CMPFJ175 TR Hakkında
CMPFJ175 TR, Central Semiconductor tarafından üretilen P-Channel JFET transistördür. SOT-23-3 (TO-236-3) yüzey montaj paketinde sunulan bu bileşen, düşük sinyalli anahtarlama ve amplifikasyon uygulamalarında kullanılır. 125 Ohm RDS(On) değeri ile kompakt tasarım gerektiren devreler için uygundur. -65°C ile +150°C arasında çalışır ve 350 mW güç yönetebilir. 7 mA Idss ve 3V cutoff voltajı ile hassas anahtarlama kontrollü uygulamalarda tercih edilir. Ses devreleri, ölçüm enstrümanları ve analog switch uygulamalarında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 7 mA @ 15 V |
| FET Type | P-Channel |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 350 mW |
| Resistance - RDS(On) | 125 Ohms |
| Supplier Device Package | SOT-23 |
| Voltage - Breakdown (V(BR)GSS) | 30 V |
| Voltage - Cutoff (VGS off) @ Id | 3 V @ 10 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
