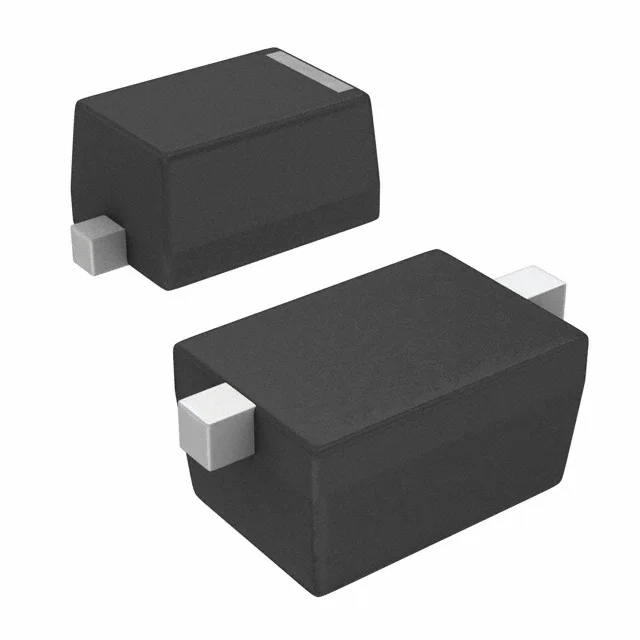

CMOD6001 TR PBFREE
DIODE GEN PURP 75V 250MA SOD523
- Üretici
- Central Semiconductor
- Paket/Kılıf
- SC-79
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CMOD6001
CMOD6001 TR PBFREE Hakkında
CMOD6001 TR PBFREE, Central Semiconductor tarafından üretilen genel amaçlı doğrultucu diyottur. 75V ters voltaj kapasitesine ve 250mA ortalama doğrultulan akımına sahiptir. SOD-523 (SC-79) yüzey montajlı paketinde sunulan bu diyot, düşük kapasitans (2pF @ 1MHz) ve 500pA ters kaçak akımı ile karakterizedir. 1.1V ileri voltaj düşüşü @ 100mA ve 3µs ters kurtarma süresi sayesinde anahtarlama uygulamalarında kullanılabilir. -65°C ile +150°C arasında çalışan bu bileşen, güç kaynakları, sürücü devreleri ve düşük frekanslı doğrultma uygulamalarında yaygın olarak kullanılır. RoHS uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 250mA |
| Current - Reverse Leakage @ Vr | 500 pA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | SC-79, SOD-523 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 3 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SOD-523 |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
