Diyotlar - Doğrultucular - Tekil

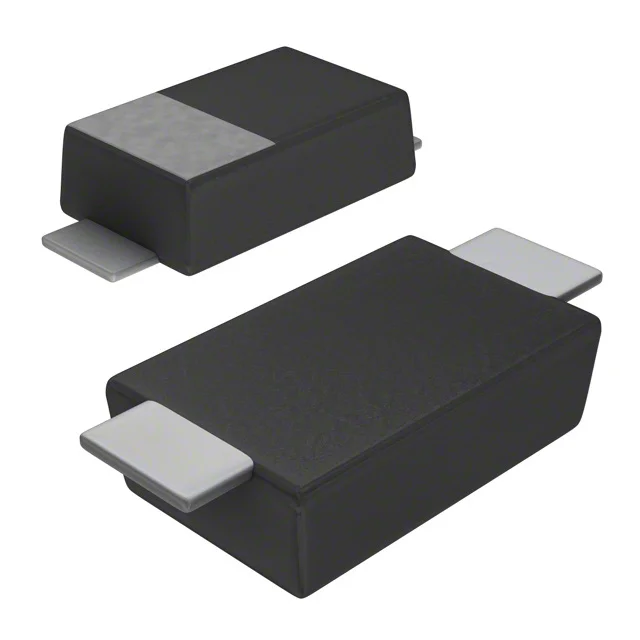

CMMR1U-06 TR PBFREE
DIODE GEN PURP 600V 1A SOD123F
- Üretici
- Central Semiconductor
- Paket/Kılıf
- SOD-123F
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CMMR1U-06
CMMR1U-06 TR PBFREE Hakkında
CMMR1U-06 TR PBFREE, Central Semiconductor tarafından üretilen genel amaçlı doğrultma diyotudur. 600V ters voltaj kapasitesine ve 1A ortalama doğrultulmuş akım değerine sahiptir. Fast recovery diyot olarak sınıflandırılan bu bileşen 100 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılabilir. SOD-123F yüzey montajlı paket ile kompakt tasarımlara uygun olup, güç kaynakları, AC/DC dönüştürücüler ve genel elektrik devrelerinde doğrultma elemanı olarak uygulanır. -65°C ile 150°C çalışma sıcaklık aralığında stabil performans sunar. Lead-free (PBFREE) versiyonu ile RoHS uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 9pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | SOD-123F |
| Part Status | Active |
| Reverse Recovery Time (trr) | 100 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123F |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
