Diyotlar - Doğrultucular - Tekil

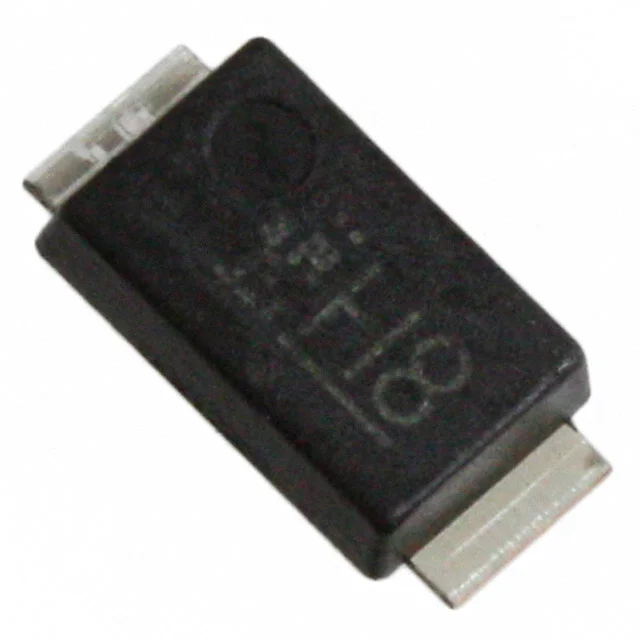

CMH08A(TE12L,Q,M)
DIODE GEN PURP 400V 2A MFLAT
- Paket/Kılıf
- SOD-128
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CMH08A
CMH08A(TE12L,Q,M) Hakkında
CMH08A(TE12L,Q,M), Toshiba tarafından üretilen genel amaçlı doğrultucu diyottur. 400V ters gerilim ve 2A ortalama doğrultulu akım kapasitesiyle güç kaynakları, inverterler ve anahtarlama devreleri gibi uygulamalarda kullanılır. Fast recovery özelliği ile 35ns reverse recovery time sağlayarak yüksek frekanslı anahtarlama devrelerinde anahtarlama kayıplarını azaltır. SOD-128 yüzey montajlı paketinde sunulan komponent, -40°C ile 150°C arasında çalışır. 1.8V forward voltage ile verimli doğrultma işlemi gerçekleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 10 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | SOD-128 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 35 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | M-FLAT (2.4x3.8) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
