Diyotlar - Doğrultucular - Tekil

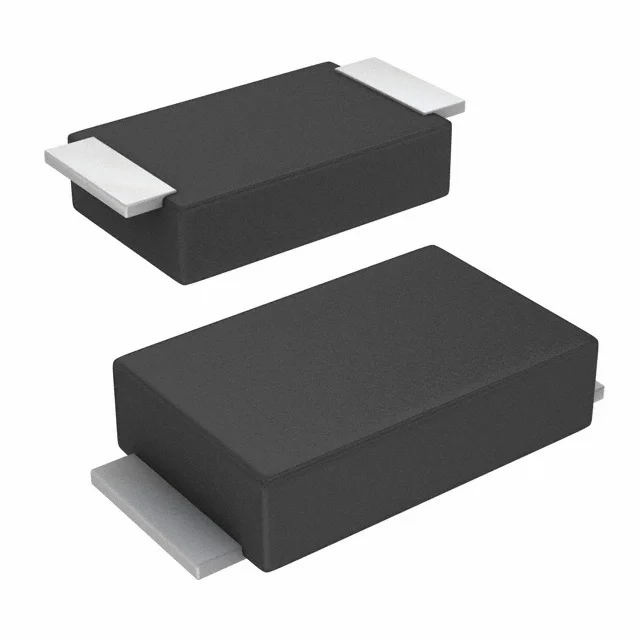

CMH05A(TE12L,Q,M)
DIODE GEN PURP 400V 1A MFLAT
- Paket/Kılıf
- SOD-128
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CMH05A
CMH05A(TE12L,Q,M) Hakkında
CMH05A(TE12L,Q,M), Toshiba tarafından üretilen genel amaçlı doğrulttucu diyottur. 400V ters voltaj kapasitesi ve 1A ortalama doğrultulmuş akım değerleriyle güç kaynakları, AC/DC dönüştürücüler ve anahtarlama devrelerinde kullanılır. Fast recovery diyot olarak sınıflandırılan bu bileşen, 35 ns reverse recovery time özelliğiyle hızlı anahtarlama uygulamalarında tercih edilir. SOD-128 yüzey montaj paketi ile kompakt tasarımlara uygun olup, -40°C ile 150°C arasında çalışabilir. 1.8V forward voltage karakteristiğiyle enerji verimliliği dikkate alınmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 10 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | SOD-128 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 35 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | M-FLAT (2.4x3.8) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
