Diyotlar - Doğrultucular - Tekil

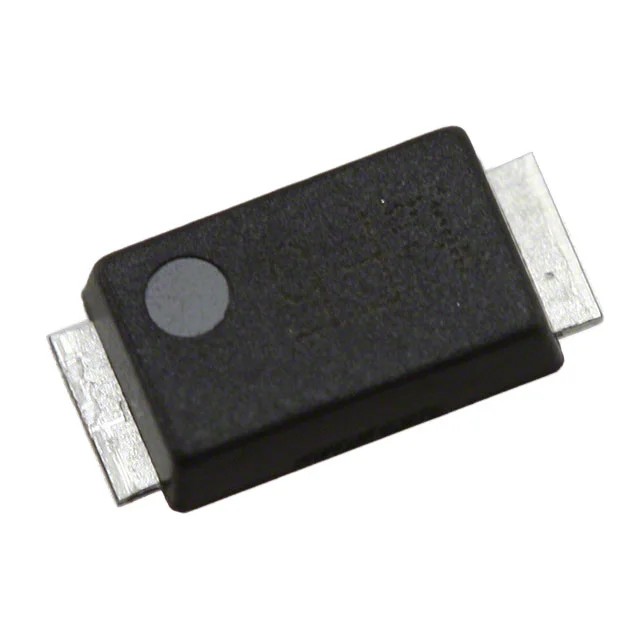

CMF05(TE12L,Q,M)
DIODE GEN PURP 1KV 500MA MFLAT
- Paket/Kılıf
- SOD-128
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CMF05
CMF05(TE12L,Q,M) Hakkında
CMF05(TE12L,Q,M), Toshiba tarafından üretilen 1000V reverse voltaj kapasitesine sahip genel amaçlı fast recovery diyotudur. 500mA ortalama düzeltilmiş akım ile tasarlanmış bu bileşen, 100ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. SOD-128 (M-FLAT) yüzey montaj paketine sahip olan diyot, -40°C ile +125°C sıcaklık aralığında çalışabilir. 2.7V maksimum forward voltajı ile AC-DC dönüştürücüler, güç kaynakları, inverterler ve diğer yüksek voltaj doğrultma devrelerinde uygulanır. 50µA @ 800V reverse leakage karakteristiğine sahip olan bileşen, endüstriyel ve tüketici elektronik uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500mA |
| Current - Reverse Leakage @ Vr | 50 µA @ 800 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | SOD-128 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 100 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | M-FLAT (2.4x3.8) |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 2.7 V @ 500 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
