IGBT Transistörler - Modüller

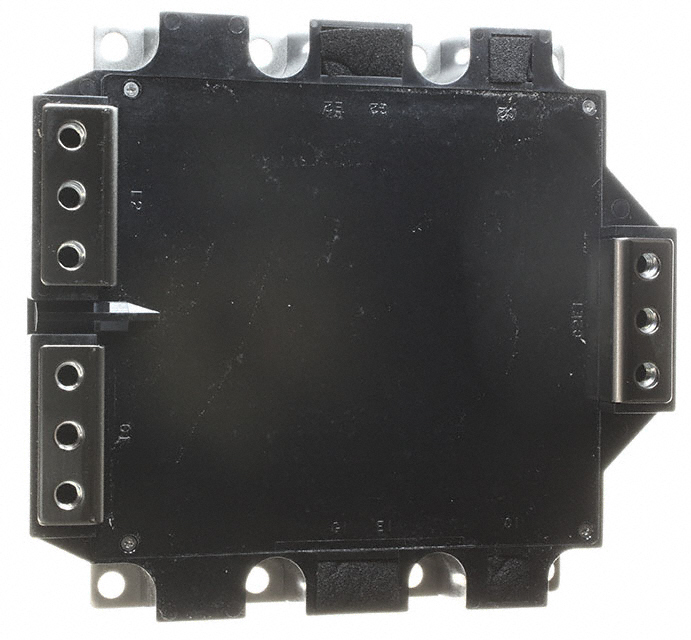

CM900DU-24NF
IGBT MOD 1200V 900A 2550W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM900DU
CM900DU-24NF Hakkında
CM900DU-24NF, Powerex tarafından üretilen 1200V 900A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu komponent, maksimum 2550W güç seviyesinde çalışabilir. Vce(on) değeri 15V gate voltajında ve 900A akımda 2.5V'tur. 140 nF input kapasitansı (Cies) ile hızlı anahtarlama karakteristiğine sahiptir. Chassis mount tipi montajı ve -40°C ile +150°C arasındaki geniş çalışma sıcaklık aralığı, endüstriyel uygulamalar için uygun olmasını sağlar. Yüksek güçlü DC-DC dönüştürücüler, UPS sistemleri, motor sürücüleri ve inverter uygulamalarında kullanılır. 1200V breakdown voltajı, güç elektronikleri uygulamalarında güvenli çalışma sınırlarını garanti eder.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 900 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 140 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 2550 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 900A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
