IGBT Transistörler - Modüller

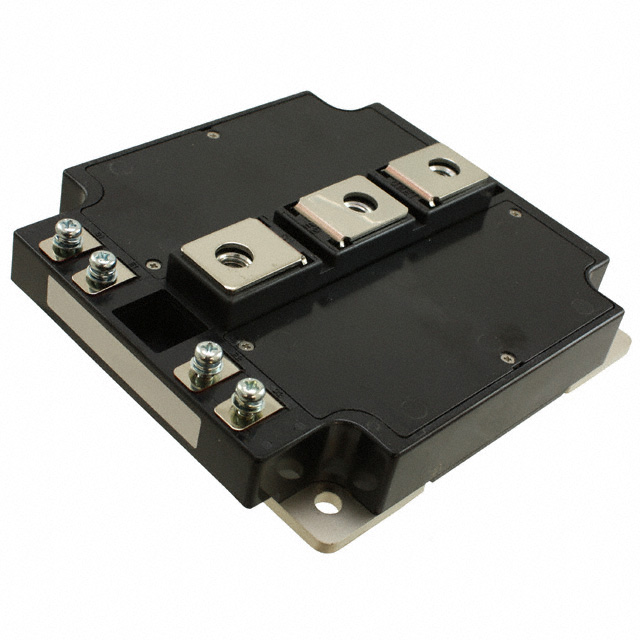

CM800DY-24S
IGBT MOD 1200V 790A 5355W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM800DY
CM800DY-24S Hakkında
CM800DY-24S, Powerex tarafından üretilen 1200V/790A rated IGBT transistör modülüdür. Half bridge konfigürasyonunda tasarlanmış bu modül, güç dönüştürme uygulamalarında anahtarlama elemanı olarak kullanılır. Maksimum 5355W güç kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında ve 800A akımda 2.4V olarak belirtilmiştir. İnverter, kaynak, motor sürücü ve benzer endüstriyel uygulamalarda tercih edilir. Chassis mount tipi montaj özelliğine sahip modül, -40°C ile +150°C arasında çalışabilir. Standart input konfigürasyonu ve 80nF @ 10V input kapasitansı teknik özellikleri arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 790 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 80 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 5355 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 800A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
