IGBT Transistörler - Modüller

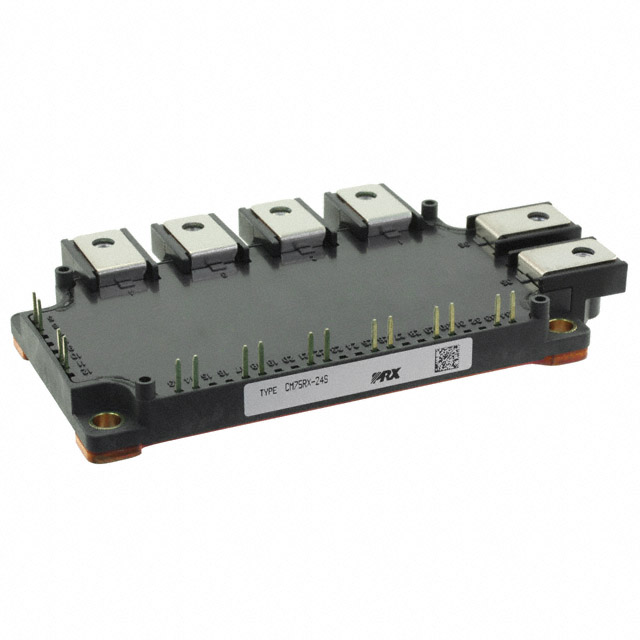

CM75RX-24S
IGBT MOD 1200V 75A 600W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM75RX
CM75RX-24S Hakkında
CM75RX-24S, Powerex, Inc. tarafından üretilen 1200V/75A IGBT modülüdür. Üç fazlı inverter uygulamaları için tasarlanmış bu komponent, fren işlevselliği ile entegre edilmiştir. 600W maksimum güç kapasitesine sahip modül, -40°C ile +150°C işletme sıcaklık aralığında çalışabilir. Vce(on) değeri 2.15V @ 15V, 75A koşullarında ölçülmüştür. NTC termistör sensörü ile donatılmış chassis mount tipi pakette sunulmaktadır. Motor kontrol, endüstriyel uygulamalar ve güç dönüştürme sistemlerinde kullanılan bu modül, önemli bir kontrol ve düzenleme bileşenidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 7.5 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 600 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
