IGBT Transistörler - Modüller

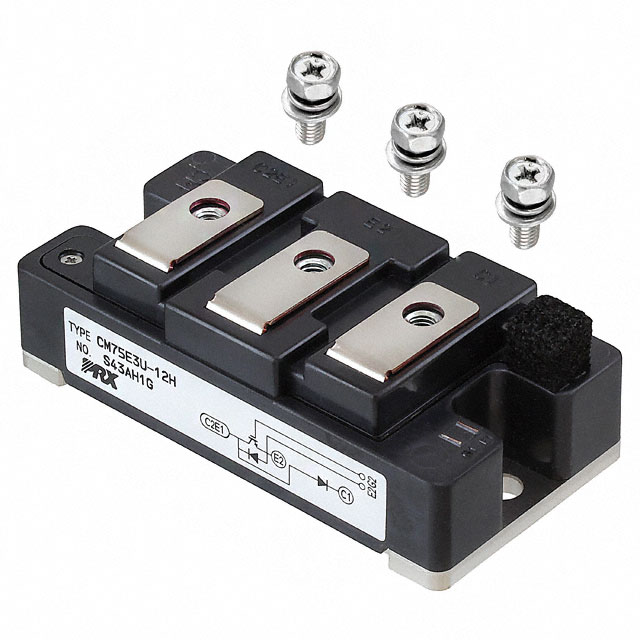

CM75E3U-12H
IGBT MODULE 600V 75A 310W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM75E3U
CM75E3U-12H Hakkında
CM75E3U-12H, Powerex Inc. tarafından üretilen 600V 75A IGBT modülüdür. Maksimum 310W güç yönetebilen bu modül, yüksek hızlı switching uygulamalarında kullanılır. Chassis mount tipi kasa ile sabit montaj için tasarlanmış olup, -40°C ile +150°C arasında çalışır. 3V maksimum Vce(on) değeri ile iletim kaybını minimize eder. Endüstriyel frekanslı invertör, motor kontrol ve güç kaynakları gibi uygulamalarda tercih edilir. Single konfigürasyonlu tasarımı kompakt devre çözümleri için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.6 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 310 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
