IGBT Transistörler - Modüller

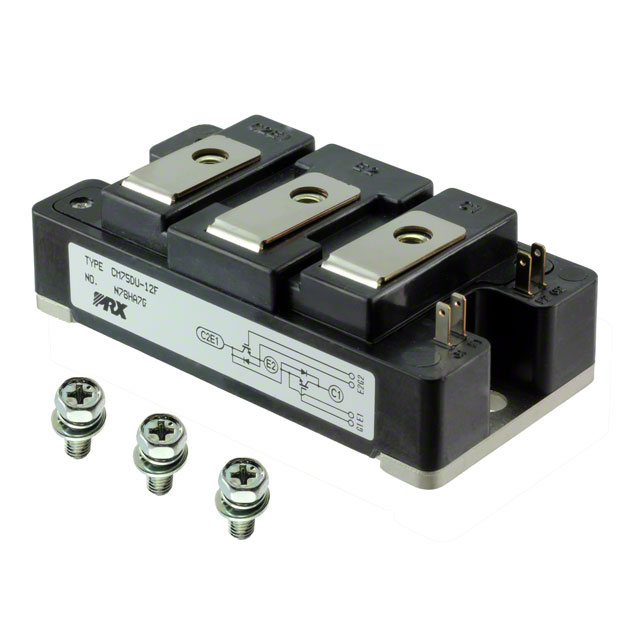

CM75DU-12F
IGBT MODULE 600V 75A 290W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM75DU-12F
CM75DU-12F Hakkında
CM75DU-12F, Powerex, Inc. tarafından üretilen 600V 75A kapasiteli bir IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış olup, maksimum 290W güç dissipasyonuna sahiptir. Trench tipi IGBT teknolojisini kullanan bu modül, anahtarlama uygulamalarında yüksek frekans performansı sunar. 2.2V @ 15V, 75A Vce(on) değeri ile verimli çalışma sağlar. Chassis mount tipi montajla endüstriyel ve enerji dönüştürme sistemlerinde kullanılmaya uygundur. -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. 20 nF input kapasitesi hızlı anahtarlama sürelerini destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 20 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 290 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
