IGBT Transistörler - Modüller

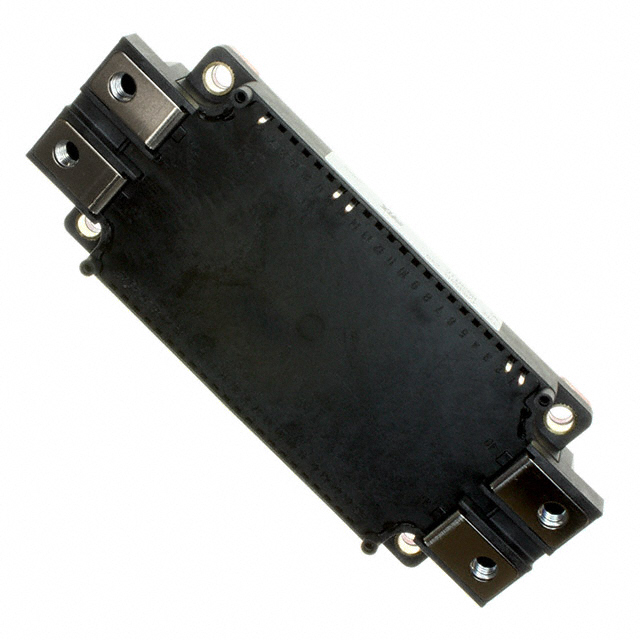

CM600HX-24A
IGBT MOD 1200V 600A 3785W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM600HX
CM600HX-24A Hakkında
CM600HX-24A, Powerex tarafından üretilen 1200V 600A kapasiteli IGBT modülüdür. Single konfigürasyonda tasarlanmış olup, 3785W maksimum güç dağıtabilir. Vce(on) değeri 15V gate voltajında 600A akımda 2.6V'tur. NTC thermistor entegrasyonu sayesinde sıcaklık koruması sağlar. Chassis mount tipi montaj ile sabit uygulamalarda kullanılmak üzere geliştirilmiştir. -40°C ile 150°C arası çalışma sıcaklığı aralığında çalışabilir. 1200V collector-emitter breakdown voltajı ile yüksek voltaj uygulamalarında tercih edilir. Güç dönüştürme, inverter ve motor kontrol devreleri gibi industrial uygulamalarda kullanım için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 100 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 3785 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
