IGBT Transistörler - Modüller

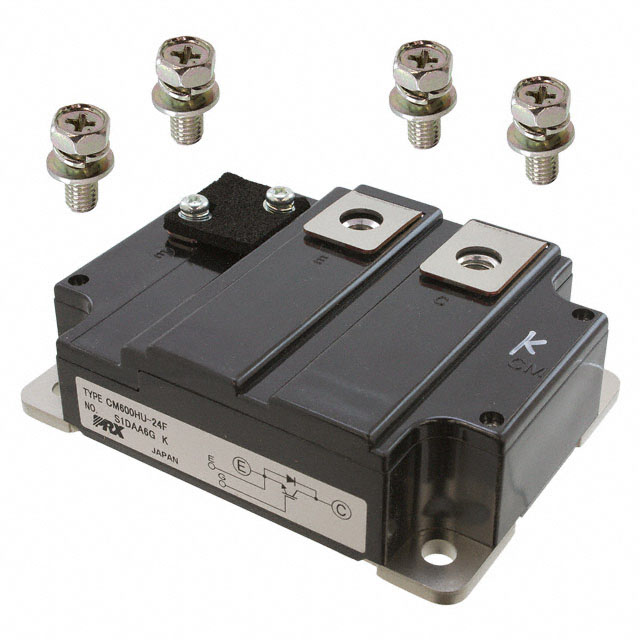

CM600HU-24F
IGBT MOD 1200V 600A 2400W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM600HU
CM600HU-24F Hakkında
CM600HU-24F, Powerex Inc. tarafından üretilen 1200V/600A kapasiteli Trench IGBT modülüdür. 2400W güç seviyesinde çalışabilen bu modül, chassis mount uygulamalarına uygun şekilde tasarlanmıştır. Maximum 2.4V on-state voltajı (Vce) ile düşük kayıp karakteristiğine sahiptir. -40°C ile +150°C arasında çalışabilen bu bileşen, güç dönüştürme, motor kontrol uygulamaları ve endüstriyel invertör sistemlerinde kullanılmaktadır. 230 nF giriş kapasitansi ile hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 2 mA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 230 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 2400 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
