IGBT Transistörler - Modüller

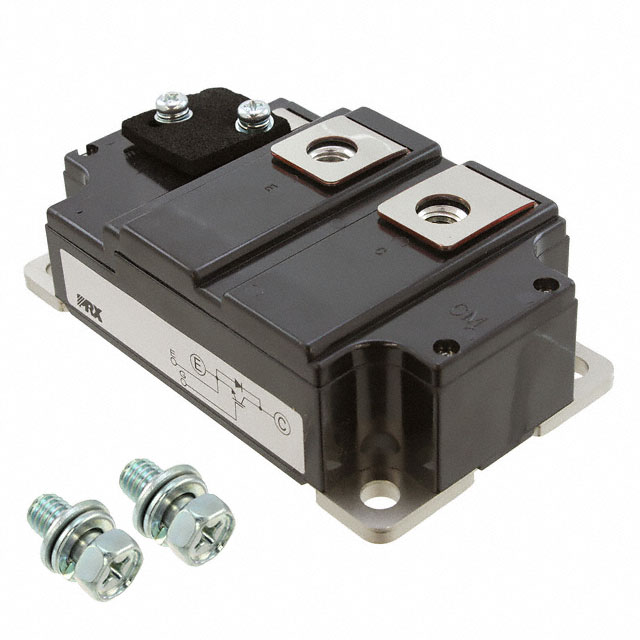

CM600HU-12F
IGBT MOD 600V 600A 1420W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM600HU
CM600HU-12F Hakkında
CM600HU-12F, Powerex tarafından üretilen 600V/600A kapasiteli bir IGBT modülüdür. Trench teknolojisi kullanılarak tasarlanmış bu bileşen, 1420W maksimum güç desteği sağlar. Vce(on) değeri 15V gate geriliminde ve 600A akımda 2.2V olup, -40°C ile +150°C sıcaklık aralığında çalışabilir. Chassis mount konfigürasyonu ile endüstriyel uygulamalarda, güç elektroniği sistemlerinde, hız kontrol devreleri ve inverter tasarımlarında kullanılır. 160 nF giriş kapasitansı (10V'de ölçülmüş) ve 1 mA maksimum kollektör kapatma akımı ile düşük kayıp özellikleri barındırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 160 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1420 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
