IGBT Transistörler - Modüller

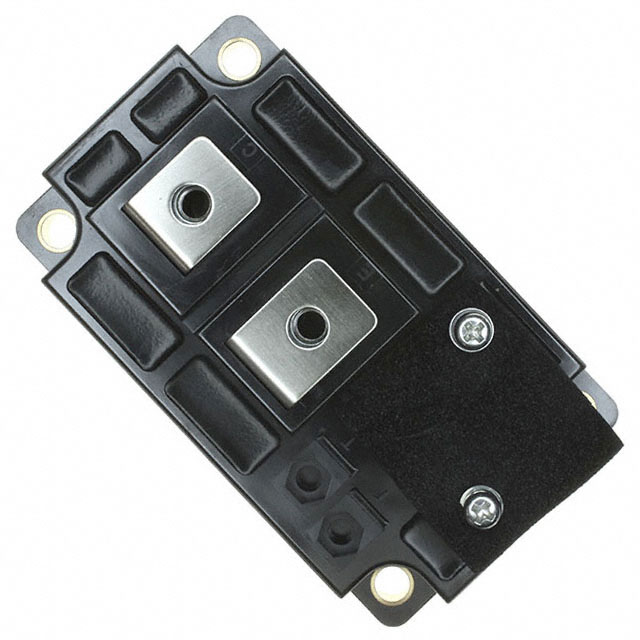

CM600HA-24A
IGBT MOD 1200V 600A 3670W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM600HA
CM600HA-24A Hakkında
CM600HA-24A, Powerex Inc. tarafından üretilen 1200V/600A rated IGBT modülüdür. Chassis mount konfigürasyonunda tasarlanan bu komponent, maksimum 3670W güç yönetiminde çalışabilir. Vce(on) değeri 15V gate voltajında 600A akımda 3V'tur. -40°C ile +150°C aralığında çalışmaya uygun olan modül, yüksek akım uygulamalarında düşük konmutasyon kaybı sağlar. Enerji dönüştürme sistemleri, endüstriyel sürücü devreleri ve güç elektroniği uygulamalarında kullanılır. Input kapasitesi (Cies) 10V'da 105nF olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 105 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 3670 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
