IGBT Transistörler - Modüller

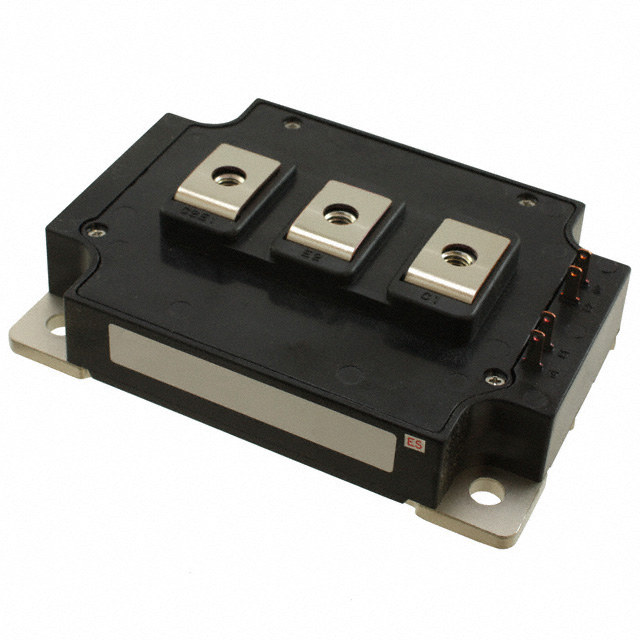

CM600DY-24S
IGBT MOD 1200V 600A 4050W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM600DY
CM600DY-24S Hakkında
CM600DY-24S, Powerex tarafından üretilen 1200V/600A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponentin maksimum güç çıkışı 4050W olup, Vce(on) değeri 2.25V @ 15V, 600A şartlarında ölçülmüştür. Collector-Emitter breakdown voltajı 1200V, maksimum Ic değeri 600A'dir. Giriş kapasitansi (Cies) 60nF @ 10V olarak belirtilmiştir. Chassis mount tipi modül paketi ile gelen komponentin çalışma sıcaklık aralığı -40°C ile 150°C (TJ) arasındadır. Endüstriyel güç dönüştürme, motor kontrolü ve yüksek akım uygulamalarında kullanılır. NTC termistör içermemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 60 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 4050 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
