IGBT Transistörler - Modüller

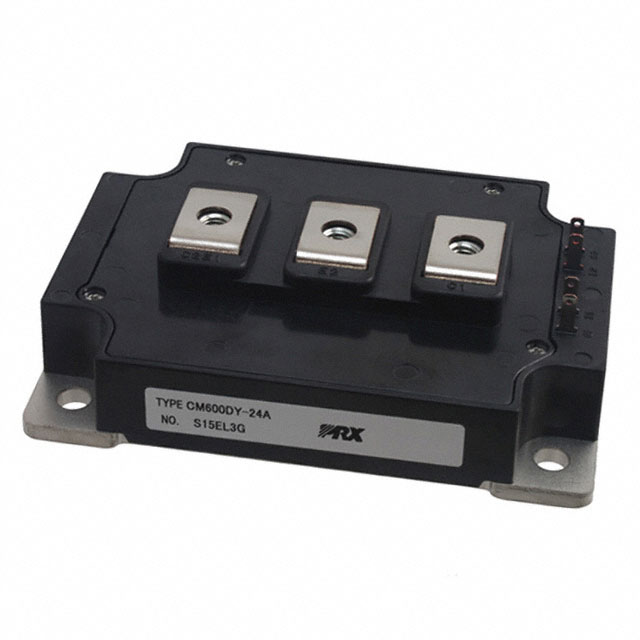

CM600DY-24A
IGBT MOD 1200V 600A 3670W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM600DY-24A
CM600DY-24A Hakkında
CM600DY-24A, Powerex tarafından üretilen 1200V/600A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonlu bu modül, Vce(on) değeri 3V (@15V, 600A) olarak belirtilmiştir. Maksimum güç çıkışı 3670W'dır. -40°C ile 150°C arasında çalışma sıcaklığına sahip olan bileşen, endüstriyel uygulamalar, güç dönüştürücüler, hızlı anahtarlama devreleri ve yüksek akım gerektiren sistemlerde kullanılır. Chassis mount tipi kasa ile sunulan modülün Input Capacitance değeri 94nF (@10V) olup, 1mA maksimum collector cutoff akımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 94 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 3670 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
