IGBT Transistörler - Modüller

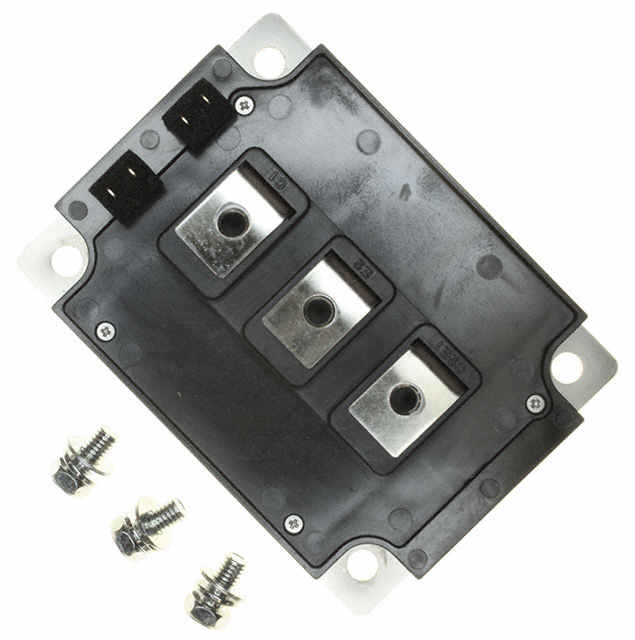

CM600DY-12NF
IGBT MOD 600V 600A 1130W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM600DY
CM600DY-12NF Hakkında
CM600DY-12NF, Powerex tarafından üretilen Half Bridge konfigürasyonlu IGBT modülüdür. 600V kolektör-emitter gerilimi, 600A maksimum kolektör akımı ve 1130W maksimum güç kapasitesi ile tasarlanmıştır. Vce(on) değeri 15V gate geriliminde 600A akımda 2.2V'dir. 90nF input kapasitansı (Cies @ 10V) ve standart input tipi özelliğine sahiptir. Chassis mount tipi kasa ile endüstriyel uygulamalarda kullanılmak üzere tasarlanmıştır. -40°C ile +150°C arasında çalışma sıcaklığını destekler. Yüksek güç uygulamaları, motor kontrol devreleri, inverter tasarımları ve güç elektronikleri sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 90 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1130 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
