IGBT Transistörler - Modüller

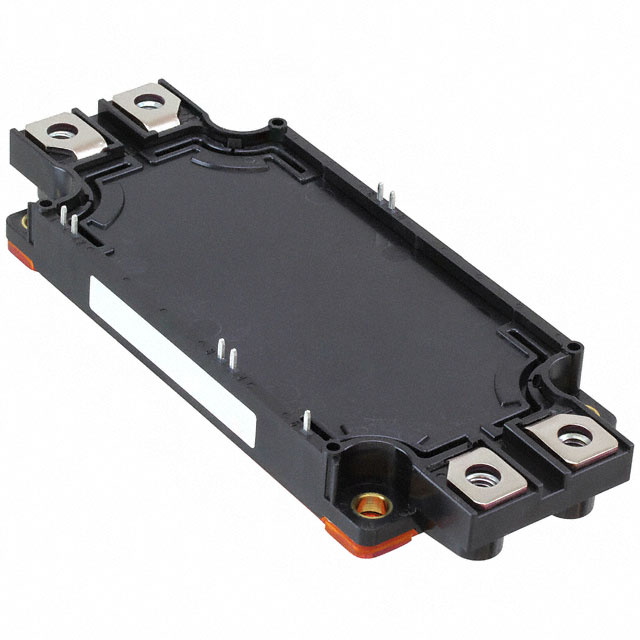

CM600DX-24S1
IGBT MOD 1200V 600A 3330W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM600DX
CM600DX-24S1 Hakkında
CM600DX-24S1, Powerex tarafından üretilen 1200V/600A kapasiteli IGBT modülüdür. Half bridge konfigürasyonunda tasarlanmış olup, maksimum 3330W güç yönetimi için uygundur. Vce(on) değeri 2.45V (15V gate, 600A collector akımında) olup, düşük kayıp uygulamalarında tercih edilir. -40°C ile +150°C arasında çalışabilen bu modül, NTC thermistor entegrasyonuyla sıcaklık koruması sağlar. Güç elektroniği, motor kontrol, inverter ve enerji dönüştürme sistemlerinde kullanılır. Entegre giriş kapasitansı (50nF @ 10V) hızlı anahtarlama özelliğine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 50 nF @ 10 V |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 3330 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
