IGBT Transistörler - Modüller

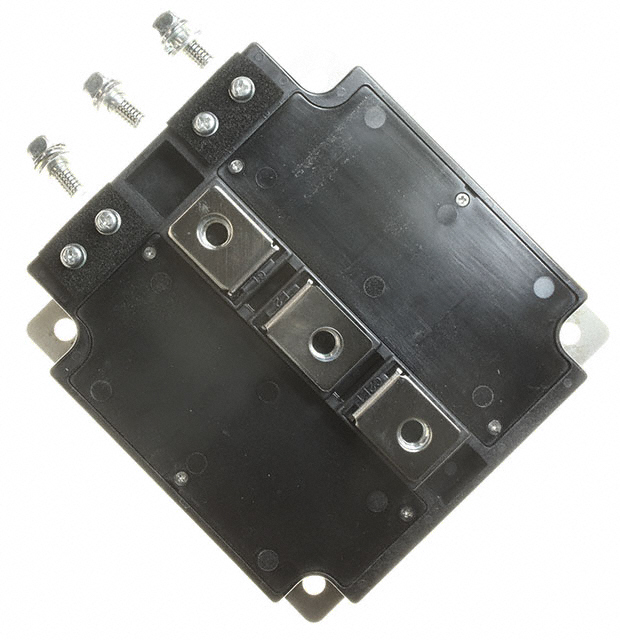

CM600DU-24NF
IGBT MOD 1200V 600A 2080W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM600DU-24NF
CM600DU-24NF Hakkında
CM600DU-24NF, Powerex Inc. tarafından üretilen 1200V/600A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu komponent, 2080W maksimum güç yönetebilmektedir. Vce(on) değeri 15V gate voltajında ve 600A collector akımında 2.65V olarak belirlenmiştir. Chassis mount tipi kasa ile montajlanmakta ve -40°C ile 150°C arasında güvenli şekilde çalışabilmektedir. Input Capacitance değeri 140 nF @ 10V'dir. Bu modül, endüstriyel güç dönüştürme uygulamaları, motor sürücüleri ve yüksek akım anahtarlama sistemlerinde kullanılmaktadır. Kütüphanede obsolete (üretim dışı) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 140 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 2080 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.65V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
