IGBT Transistörler - Modüller

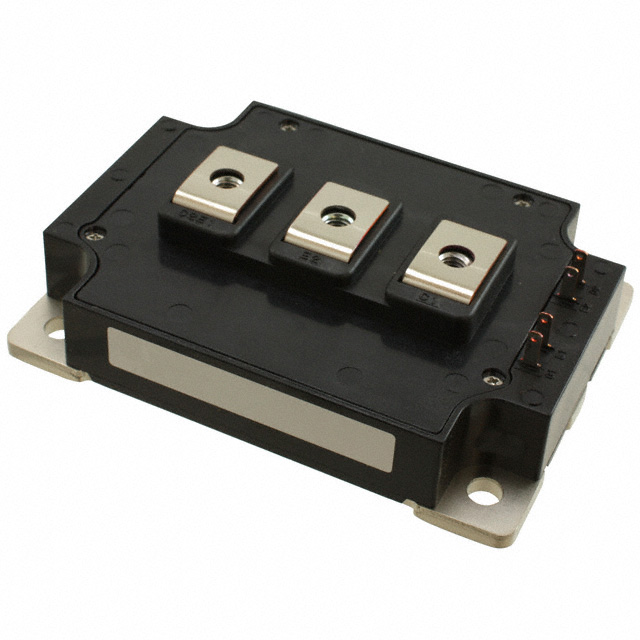

CM450DY-24S
IGBT MOD 1200V 410A 3330W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM450DY-24S
CM450DY-24S Hakkında
CM450DY-24S, Powerex, Inc. tarafından üretilen 1200V IGBT modülü transistördür. Half Bridge konfigürasyonunda tasarlanmış bu bileşen, 410A maksimum collector akımı ve 3330W güç kapasitesi ile endüstriyel uygulamalarda kullanılır. Vce(on) değeri 2.25V olup, -40°C ile 150°C arasında çalışma sıcaklığına sahiptir. Chassis mount tipi bağlantı sistemi ile montajlanır ve 45nF input kapasitansı bulunmaktadır. Yüksek voltaj anahtarlama uygulamaları, motor kontrol, güç dönüştürücü ve kaynak makinaları gibi alanlarda kullanımı uygundur. Ürün Digi-Key tarafından üretim durdurulmuş olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 410 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 45 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 3330 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
