IGBT Transistörler - Modüller

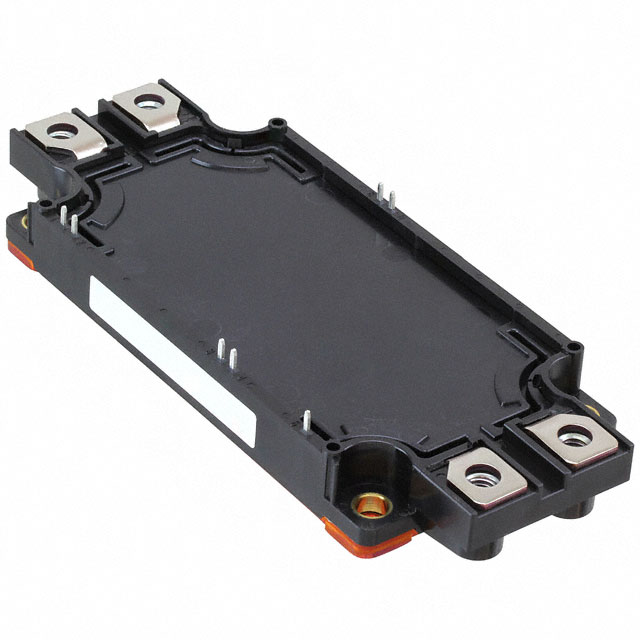

CM450DX-24S1
IGBT MOD 1200V 450A 2775W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM450DX
CM450DX-24S1 Hakkında
CM450DX-24S1, Powerex, Inc. tarafından üretilen 1200V 450A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponentin maksimum güç çıkışı 2775W'tır. Vce(on) değeri 15V, 450A koşullarında 2.25V'tur. NTC thermistor entegre edilerek sıcaklık kontrolü sağlanır. -40°C ile +150°C arasında çalışabilen bu modül, endüstriyel uygulamalar, güç dönüştürücüler, motor sürücüleri ve enerji yönetim sistemlerinde kullanılır. Standard input konfigürasyonu ile hızlı ve güvenilir komütasyon özellikleri sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 45 nF @ 10 V |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 2775 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
