IGBT Transistörler - Modüller

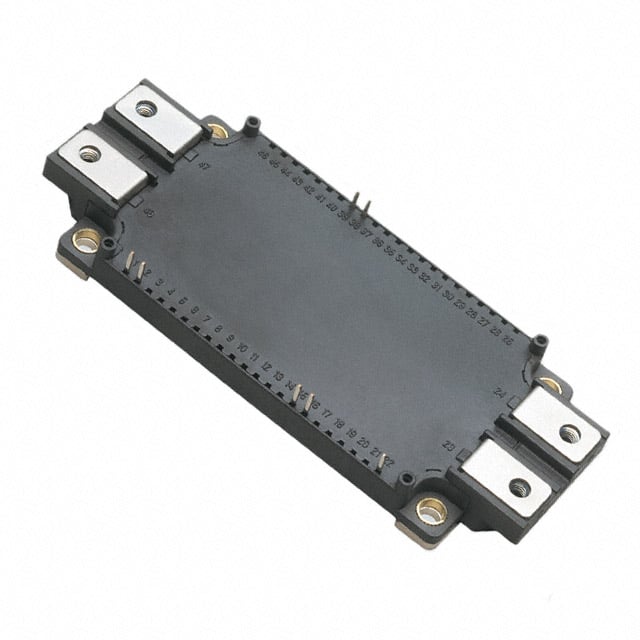

CM450DX-24S
IGBT MOD 1200V 450A 3400W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM450DX
CM450DX-24S Hakkında
CM450DX-24S, Powerex Inc. tarafından üretilen 1200V/450A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. 3400W maksimum güç seviyesinde çalışabilen bu komponent, Vce(on) değeri 450A akımda 2.15V olan yüksek akım uygulamalarında kullanılır. -40°C ile 150°C arasında geniş bir çalışma sıcaklık aralığına sahiptir. Chassis mount tipi kasa ve entegre NTC Thermistor özelliği ile termal kontrol sağlar. Input Capacitance değeri 45 nF olup, collector cutoff akımı maksimum 1 mA seviyesindedir. Endüstriyel sürücü uygulamaları, güç dönüştürücüler ve yüksek akım anahtarlama devreleri için tasarlanmıştır. Ürün Digi-Key'de üretimden kaldırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 45 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 3400 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
