IGBT Transistörler - Modüller

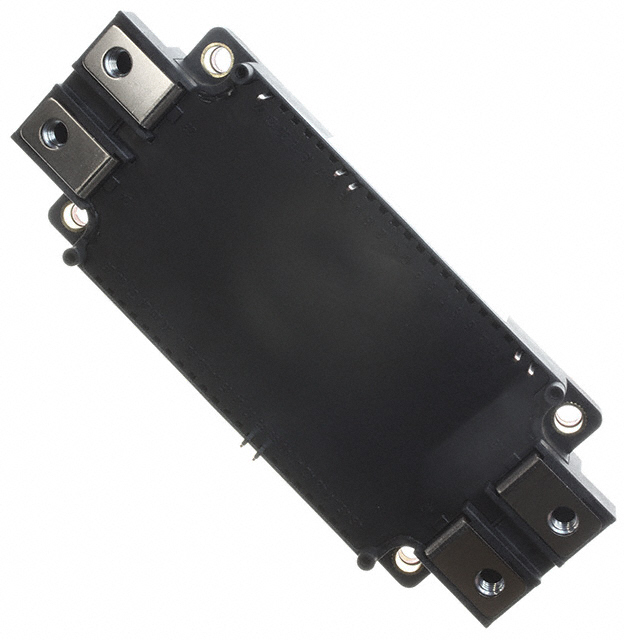

CM450DX-24A
IGBT MOD 1200V 450A 2840W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM450DX
CM450DX-24A Hakkında
CM450DX-24A, Powerex tarafından üretilen Half Bridge konfigürasyonlu IGBT modülüdür. 1200V Collector-Emitter diyagonal gerilimi ve 450A maksimum collector akımı ile tasarlanmıştır. 2840W güç kapasitesine sahip bu modül, Vce(on) değeri 15V gate geriliminde 2.6V olarak belirtilmiştir. Chassis mount tipi montajla sabitlenmekte ve NTC thermistor entegrasyonu bulunmaktadır. -40°C ile +150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Input kapasitesi (Cies) 10V'ta 68nF'dir. Endüstriyel güç kontrol uygulamaları, motor sürücüleri ve hızlı anahtarlama gerektiren sistemlerde kullanılan bu modül, mevcut durumu itibariyle üretim dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 68 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 2840 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
