IGBT Transistörler - Modüller

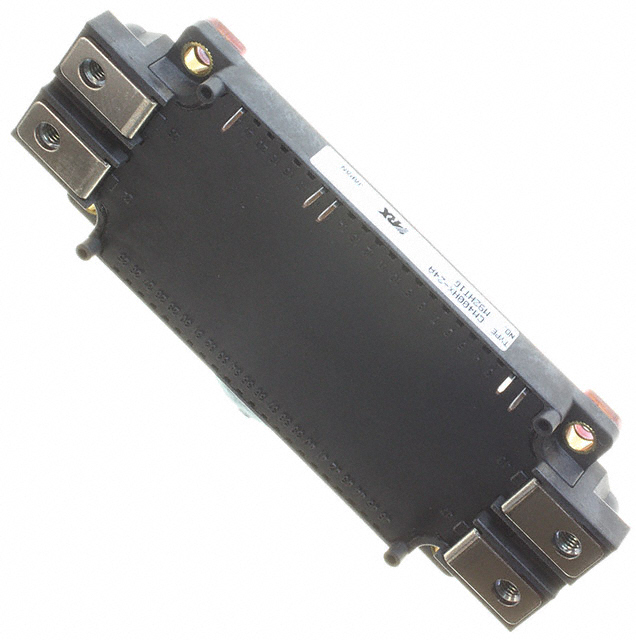

CM400HX-24A
IGBT MOD 1200V 400A 2450W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM400HX
CM400HX-24A Hakkında
CM400HX-24A, Powerex Inc. tarafından üretilen 1200V/400A kapasiteli IGBT modülüdür. Single konfigürasyondaki bu güç anahtarlaması modülü, maksimum 2450W güç işleme kapasitesine sahiptir. Vce(on) değeri 15V/400A koşullarında 2.6V olup, 1200V collector-emitter ters kırılım gerilimi sağlar. NTC termistör entegrasyonu ile termal koruma özelliğine sahiptir. -40°C ile +150°C işletme sıcaklığı aralığında güvenilir çalışma sunar. Chassis mount tipi paketlemesi ile doğrudan ısı dağılım sistemine bağlanabilir. IGBT modülü, endüstriyel sürücü sistemleri, kaynak makinaları, solar invertörleri ve enerji dönüştürme uygulamalarında kullanılmak üzere tasarlanmıştır. Modüler yapısı, kompleks güç elektronikleri tasarımlarında entegrasyon kolaylığı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 66 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 2450 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
