IGBT Transistörler - Modüller

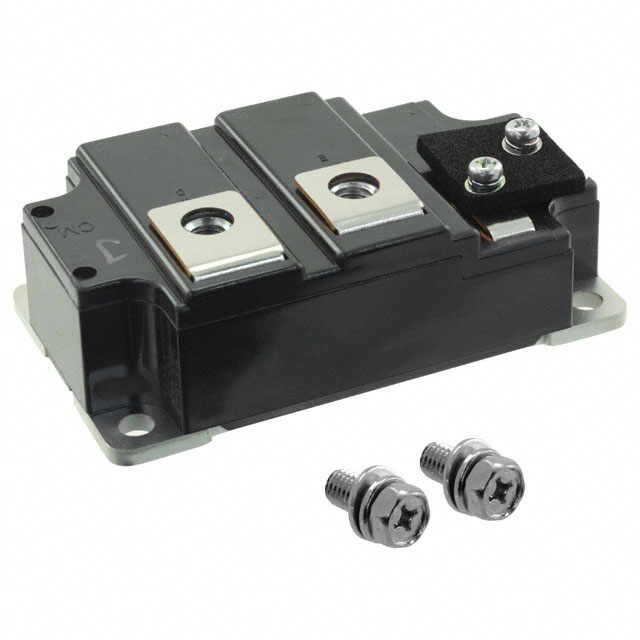

CM400HU-24F
IGBT MOD 1200V 400A 1600W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM400HU
CM400HU-24F Hakkında
CM400HU-24F, Powerex Inc. tarafından üretilen 1200V/400A kapasitesindeki IGBT modülü transistördür. Trench tipi IGBT teknolojisini kullanan bu komponent, maksimum 1600W güç seviyesinde çalışabilir. Vce(on) değeri 15V gate voltajında 400A kolektör akımında 2.4V'dur. 160 nF giriş kapasitansı (Cies) ile hızlı anahtarlama özelliğine sahiptir. Chassis mount konfigürasyonunda hazırlanan modül, -40°C ile +150°C arası sıcaklık aralığında çalışır. Endüstriyel güç dönüştürme uygulamalarında, motor kontrol devreleri ve güç kaynakları tasarımında kullanılır. Üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 2 mA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 160 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1600 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
