IGBT Transistörler - Modüller

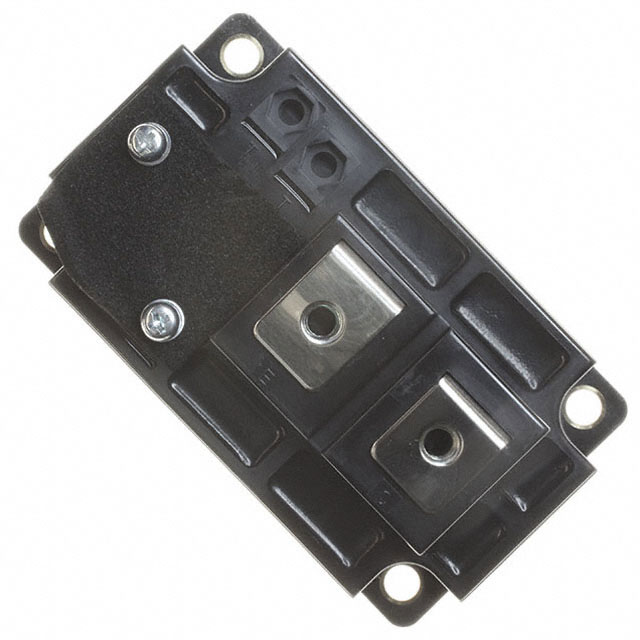

CM400HA-24A
IGBT MOD 1200V 400A 2350W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM400HA
CM400HA-24A Hakkında
CM400HA-24A, Powerex Inc. tarafından üretilen 1200V/400A kapasiteli IGBT modülüdür. Single konfigürasyonunda tasarlanan bu modül, yüksek güç uygulamalarında anahtarlama elemanı olarak kullanılır. Maksimum 2350W güç yönetimi kapabiliyeti ile dc-dc dönüştürücüler, inverter devreleri, kaynak cihazları ve endüstriyel motor sürücülerinde yer alır. Vce(on) değeri 3V @ 15V, 400A ile düşük iletim kayıpları sağlar. Geniş çalışma sıcaklık aralığı (-40°C ~ 150°C TJ) endüstriyel ve elektrik güç sistemlerinde güvenilir performans sunar. Chassis Mount tipi kutu ile direkt soğutucu montajına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 70 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 2350 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
