IGBT Transistörler - Modüller

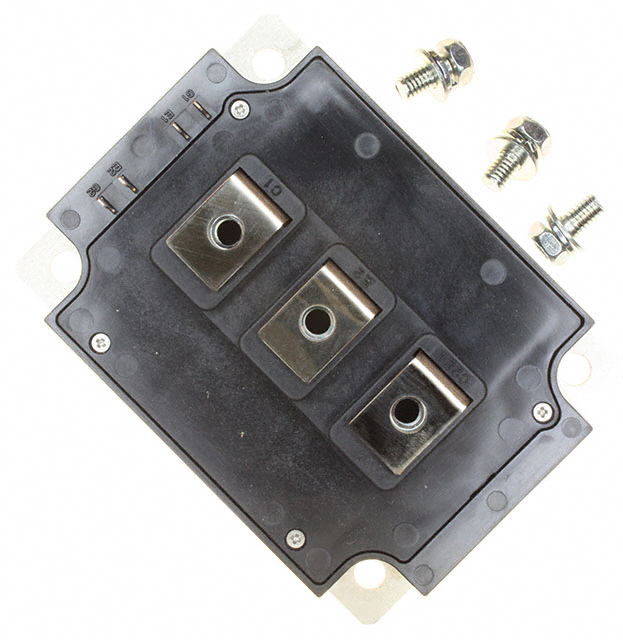

CM400DY-24A
IGBT MOD 1200V 400A 2710W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM400DY
CM400DY-24A Hakkında
CM400DY-24A, Powerex, Inc. tarafından üretilen 1200V 400A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponent, maksimum 2710W güç yönetimi için uygundur. Vce(on) değeri 15V gate voltajında 400A akımda 3V olarak belirtilmiştir. -40°C ile 150°C arasında çalışabilen bu modül, endüstriyel uygulamalar, güç dönüştürücüler, inverterler ve motor kontrol sistemlerinde kullanılır. Chassis mount tipi montaj ile sabit yüzey bağlantısı sağlar. 70 nF input kapasitansı ve 1200V kırılma voltajı ile yüksek voltaj uygulamalarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 70 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 2710 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
