IGBT Transistörler - Modüller

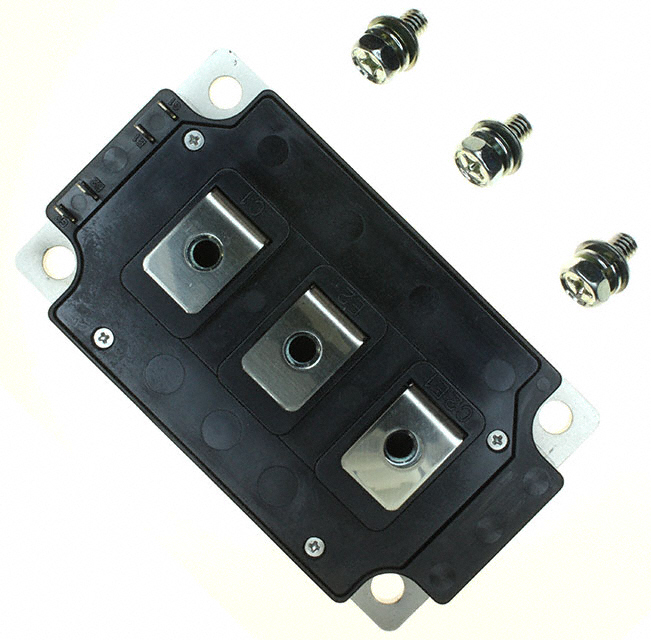

CM400DY-12NF
IGBT MOD 600V 400A 1130W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM400DY-12NF
CM400DY-12NF Hakkında
CM400DY-12NF, Powerex tarafından üretilen 600V/400A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu bileşen, maksimum 1130W güç işleme kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında 2.2V olup, 400A collector akımında çalışmaktadır. Chassis mount tipi kasa ile sabitlenmesi sağlanır. -40°C ile +150°C junction sıcaklık aralığında çalışabilen modül, endüstriyel hız kontrol, güç kaynakları, motor sürücüleri ve inverter uygulamalarında kullanılır. Standart input tipi ile uyumlu olup, Cies değeri 10V'da 60 nF'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 60 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1130 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
