IGBT Transistörler - Modüller

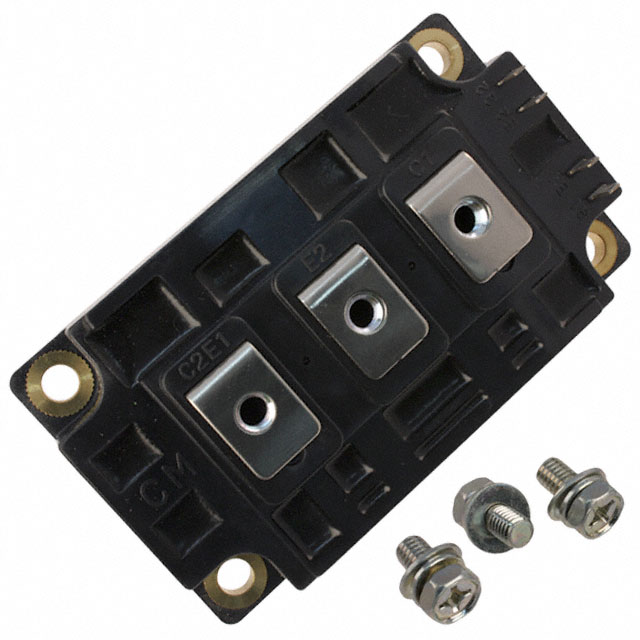

CM400DY-12H
IGBT MOD 600V 400A 1500W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM400DY
CM400DY-12H Hakkında
CM400DY-12H, Powerex, Inc. tarafından üretilen 600V 400A gücünde bir IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu bileşen, 1500W maksimum güç işleme kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında 400A akımda 2.8V olarak belirtilmiştir. Collector-Emitter breakdown voltajı 600V'dur. -40°C ile 150°C arasında çalışabilen bu modül, chassis mount tipi kasa ile sunulmaktadır. 40 nF input kapasitansı ve 1 mA maksimum collector cutoff akımı özellikleri taşır. Güç dönüştürme uygulamaları, inverter devreleri ve motor sürücü sistemlerinde kullanılmak üzere tasarlanmıştır. Ürün günümüzde kullanım dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 40 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1500 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
