IGBT Transistörler - Modüller

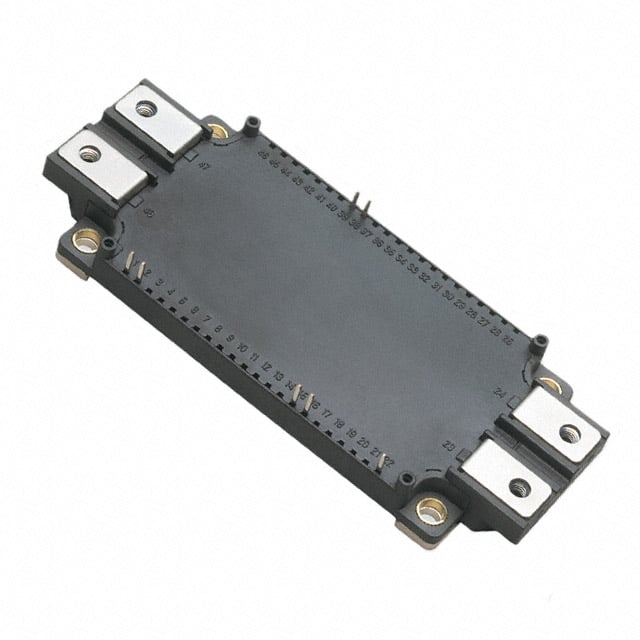

CM400DX-12A
IGBT MOD 600V 400A 1340W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM400DX
CM400DX-12A Hakkında
CM400DX-12A, Powerex Inc. tarafından üretilen 600V/400A kapasiteli IGBT güç modülüdür. Half Bridge konfigürasyonunda tasarlanan bu bileşen, endüstriyel güç dönüştürme uygulamalarında kullanılır. Maksimum 1340W güç işleme kapasitesine sahiptir. Vce(on) değeri 2.1V (15V gate voltajında 400A'de) olup, 50nF input kapasitansı bulunmaktadır. Entegre NTC termistör özelliği sayesinde sıcaklık monitorizasyonu sağlar. -40°C ile +150°C arasında çalışabilir. Chassis mount tipi modül paketlemesiyle sunulur. Güç kaynakları, motor sürücüleri, fotovoltaik inverterler ve endüstriyel UPS sistemleri gibi uygulamalarda yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 50 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1340 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
