IGBT Transistörler - Modüller

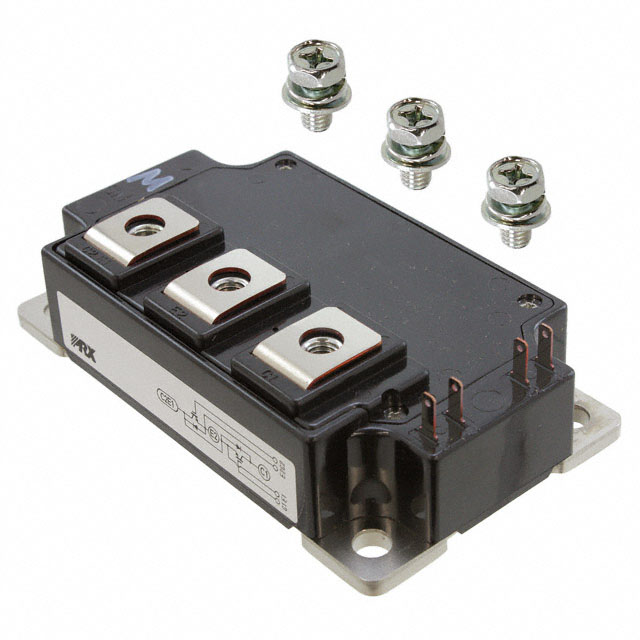

CM400DU-12NFH
IGBT MOD 600V 400A 960W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM400DU-12NFH
CM400DU-12NFH Hakkında
CM400DU-12NFH, Powerex tarafından üretilen IGBT güç modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, 600V kesme voltajında 400A maksimum collector akımı ile çalışabilir. 960W maksimum güç kapasitesine sahiptir. Vce(on) değeri 15V gate-emitter voltajında 400A'de 2.7V'tur. Chassis mount türü kasa ile montajı sağlanır. -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Input Capacitance (Cies) değeri 10V'da 110 nF'dir. Güç elektroniği uygulamalarında, inverter, motor kontrol ve welding cihazları gibi yüksek akımlı switching uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 110 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 960 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
