IGBT Transistörler - Modüller
CM300EXS-24S
IGBT MOD 1200V 300A 2270W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300EXS
CM300EXS-24S Hakkında

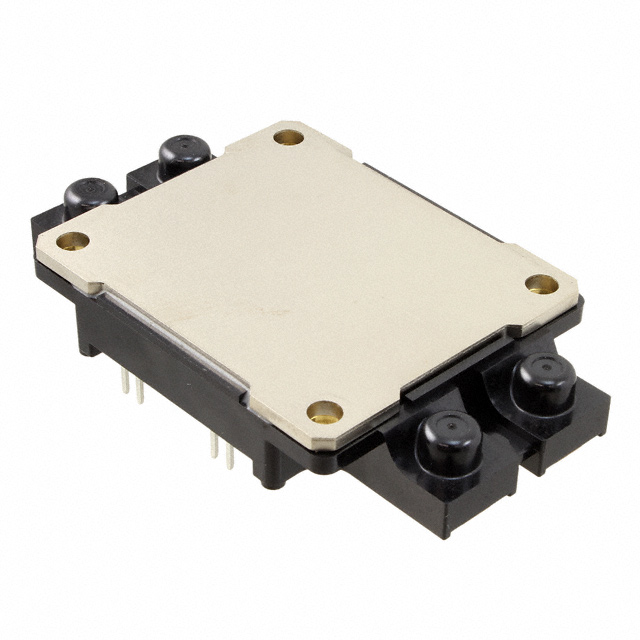

CM300EXS-24S, Powerex Inc. tarafından üretilen 1200V/300A IGBT modülüdür. Single konfigürasyonda tasarlanmış bu güç modülü, maksimum 2270W güç kapasitesine sahiptir. Vce(on) değeri 15V, 300A'de 2.25V olarak belirtilmiştir. NTC thermistor entegrasyonu ile sıcaklık kontrolü sağlar. -40°C ile 150°C arasında işletme sıcaklığı aralığında çalışabilir. Yüksek akım ve voltaj uygulamalarında kullanılan endüstriyel güç dönüştürme, motor kontrol ve inverter devreleri gibi uygulamalarda tercih edilir. Module paket tipinde sunulmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 30 nF @ 10 V |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 2270 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
