IGBT Transistörler - Modüller

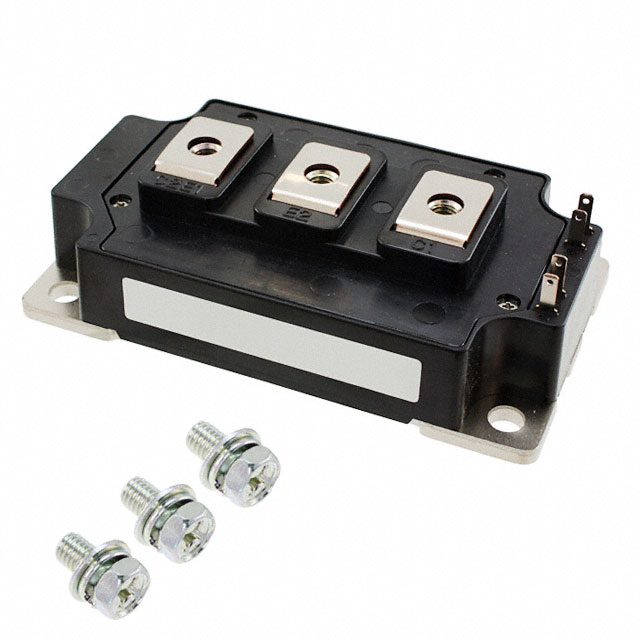

CM300DY-24S
IGBT MOD 1200V 300A 2270W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300DY
CM300DY-24S Hakkında
CM300DY-24S, Powerex Inc. tarafından üretilen 1200V 300A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu bileşen, maksimum 2270W güç işleme kapasitesine sahiptir. Vce(on) değeri 15V gate geriliminde 300A akım çekişinde 2.25V olarak belirtilmiştir. -40°C ile +150°C arasında çalışabilen bu modül, yüksek güçlü indüktif yüklerin kontrolü, AC motor sürücüleri, güç kaynakları, UPS sistemleri ve endüstriyel invertör uygulamalarında kullanılır. Chassis mount tipi montaj özelliği ile sabit kurulum gerektiren uygulamalara uygundur. Collector cutoff akımı maksimum 1 mA, input kapasitansi 30 nF @ 10V'tur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 30 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 2270 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
