IGBT Transistörler - Modüller

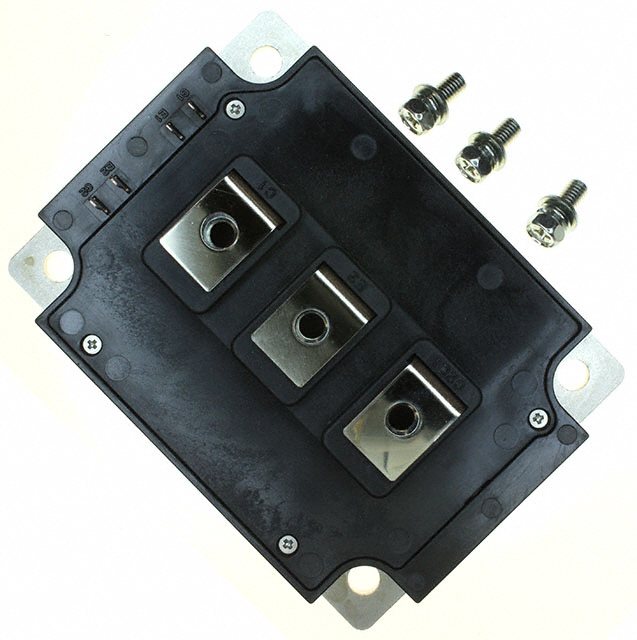

CM300DY-24NF
IGBT MOD 1200V 300A 1130W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300DY
CM300DY-24NF Hakkında
CM300DY-24NF, Powerex tarafından üretilen 1200V 300A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponent, maksimum 1130W güç hızlılığına sahiptir. Vce(on) değeri 15V gate-emitter voltajında ve 300A collector akımında 2.5V olarak belirtilmiştir. Chassis mount tipi montajla endüstriyel uygulamalara entegre edilebilir. -40°C ile +150°C arasında çalışır. Switching uygulamaları, inverter devreleri, motor kontrol sistemleri ve güç dönüştürücülerde kullanılır. Standard input yapısı ile kontrol sinyallerinin uygulanması basittir. 70nF input capacitance değeri ile yüksek frekans anahtarlamaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 70 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1130 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
