IGBT Transistörler - Modüller

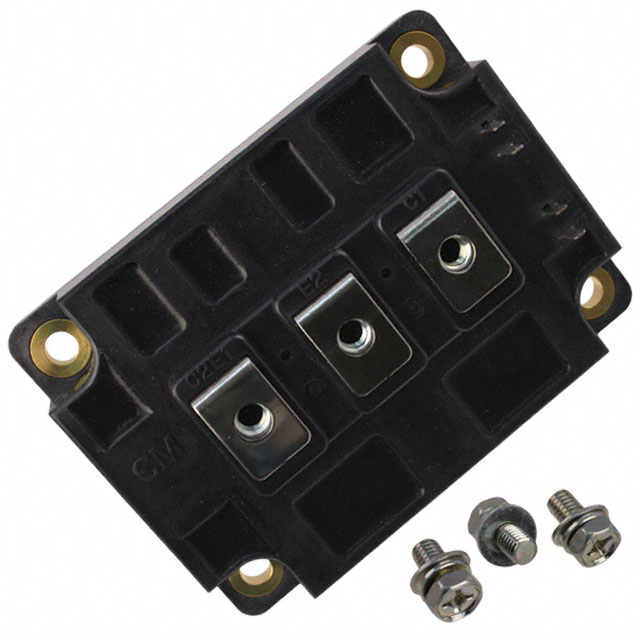

CM300DY-24H
IGBT MOD 1200V 300A 2100W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300DY
CM300DY-24H Hakkında
CM300DY-24H, Powerex tarafından üretilen 1200V/300A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış olan bu bileşen, maksimum 2100W güç yönetebilir. Vce(on) değeri 15V/300A koşullarında 3.2V olup, 1200V collector-emitter breakdown voltajı ile çalışır. Chassis mount tipi montajla sabit uygulamalara ve endüstriyel dönüştürücü sistemlerine entegre edilebilir. -40°C ile +150°C arasında sıcaklık koşullarında güvenli şekilde çalışır. 60nF input kapasitansı ile hızlı anahtarlama uygulamalarında kullanılabilir. Modüle entegre NTC thermistor bulunmamaktadır. Pazar durumu itibariyle obsolete olan bu bileşen, sistemlerin bakım ve revizyon çalışmalarında yer alabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 60 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 2100 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
