IGBT Transistörler - Modüller

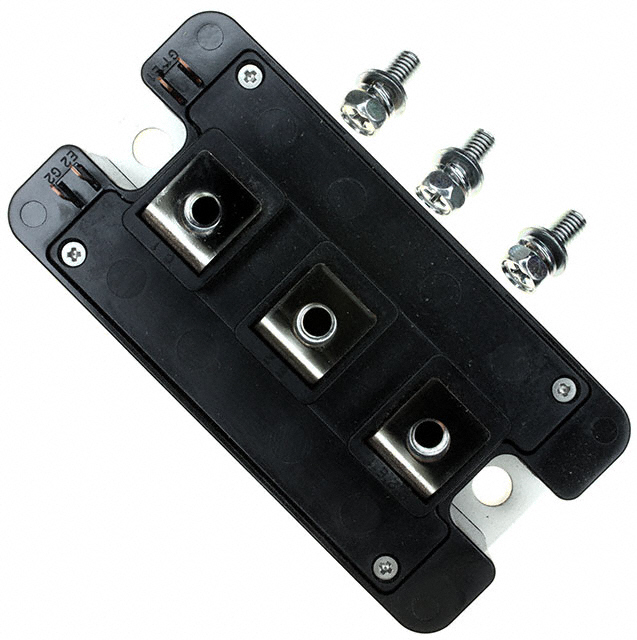

CM300DY-12NF
IGBT MOD 600V 300A 780W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300DY
CM300DY-12NF Hakkında
CM300DY-12NF, Powerex tarafından üretilen Half Bridge konfigürasyonlu IGBT modülüdür. 600V collector-emitter breakdown voltajı ve 300A maksimum collector akımı ile tasarlanmıştır. Vce(on) değeri 15V gate-emitter voltajında 300A akımda 2.2V'dur. 780W maksimum güç kapasitesine sahip olan bu modül, -40°C ile 150°C arasında çalışabilir. Chassis mount tipi ile endüstriyel uygulamalara entegre edilir. Güç dönüştürme, motor kontrol, inverter ve switched-mode güç kaynakları gibi yüksek akımlı anahtarlama uygulamalarında kullanılır. 45 nF input kapasitansı hızlı anahtarlama karakteristiği sağlar. Ürün Digi-Key'de üretim durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 45 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 780 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
