IGBT Transistörler - Modüller

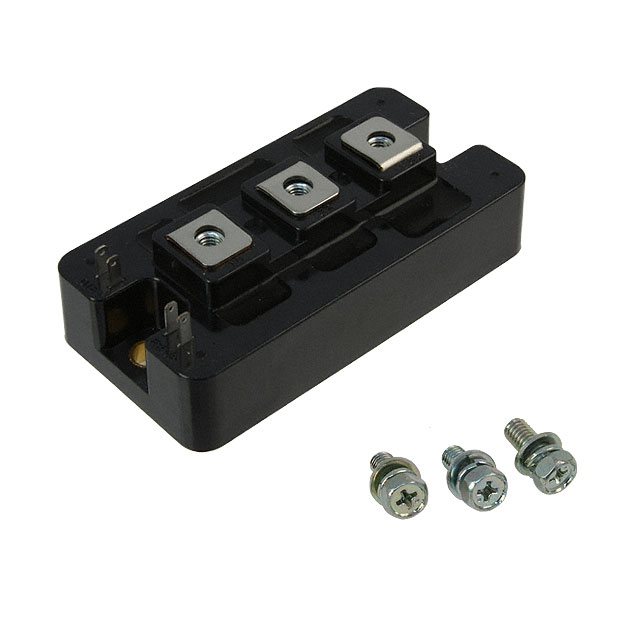

CM300DY-12H
IGBT MOD 600V 300A 1100W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300DY
CM300DY-12H Hakkında
CM300DY-12H, Powerex tarafından üretilen 600V/300A kapasiteli IGBT güç modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, 1100W maksimum güç seviyesinde çalışabilir. Vce(on) değeri 15V gate voltajında 2.8V olup, maksimum collector cutoff akımı 1 mA'dir. Chassis mount tipi montajla sabit uygulamalara entegre edilir. -40°C ile +150°C arasında çalışma sıcaklık aralığına sahip olan cihaz, endüstriyel konvertörler, motor sürücüleri ve güç dönüştürme uygulamalarında kullanılmaya uygundur. Standart input konfigürasyonu ile kontrol devrelerine kolaylıkla bağlanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 30 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1100 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
