IGBT Transistörler - Modüller

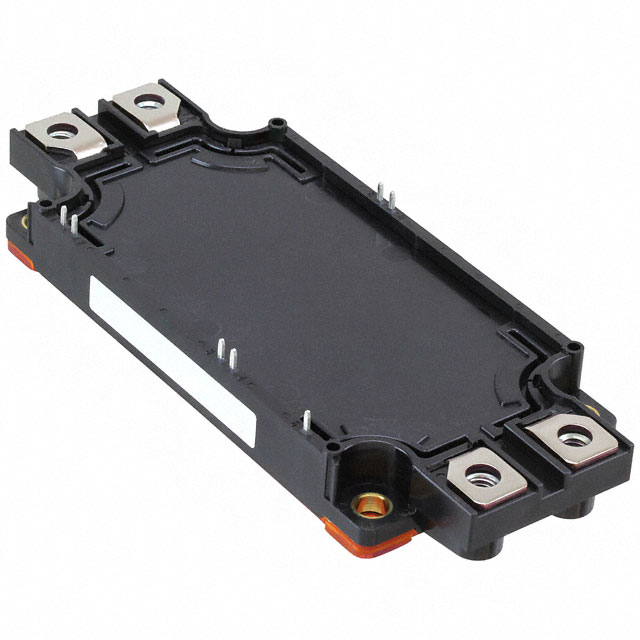

CM300DX-24S1
IGBT MOD 1200V 300A 1850W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300DX
CM300DX-24S1 Hakkında
CM300DX-24S1, Powerex Inc. tarafından üretilen 1200V/300A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. 1850W maksimum güç seviyesinde çalışan bu transistör modülü, endüstriyel sürücü uygulamaları, invertör devreleri ve elektrik motor kontrol sistemlerinde kullanılır. Vce(on) maksimum değeri 15V kapı geriliminde 2.25V olup, -40°C ile +150°C arasında çalışır. Entegre NTC thermistor ile sıcaklık koruması sağlar. Module paketi içerisinde yer alan komponent, 30 nF input kapasitansi (Cies @ 10V) ile donatılmıştır. Kolektör kesme akımı maksimum 1 mA düzeyindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 30 nF @ 10 V |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1850 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
