IGBT Transistörler - Modüller

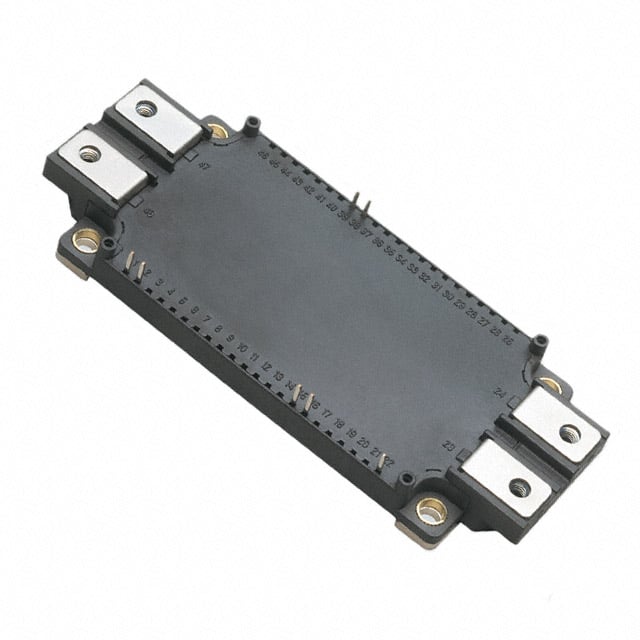

CM300DX-24S
IGBT MOD 1200V 300A 2270W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300DX
CM300DX-24S Hakkında
CM300DX-24S, Powerex tarafından üretilen Half Bridge konfigürasyonlu bir IGBT modülüdür. 1200V collector-emitter breakdown voltajı ve 300A maksimum collector akımı ile güç elektronik uygulamalarında kullanılmak üzere tasarlanmıştır. 2270W maksimum güç kapasitesine sahip bu modül, endüstriyel invertörler, welding sistemleri, UPS cihazları ve motor kontrol uygulamalarında yaygın olarak tercih edilir. Vce(on) değeri 15V gate voltajında 300A akımda 2.15V olarak belirlenmiştir. NTC thermistor entegrasyonu ile sıcaklık kontrolü sağlar. Çalışma sıcaklığı -40°C ile 150°C arasında değişebilir. Chassis mount tipinde kasa ile mekanik olarak sabitlenir ve standart input konfigürasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 30 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 2270 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
