IGBT Transistörler - Modüller

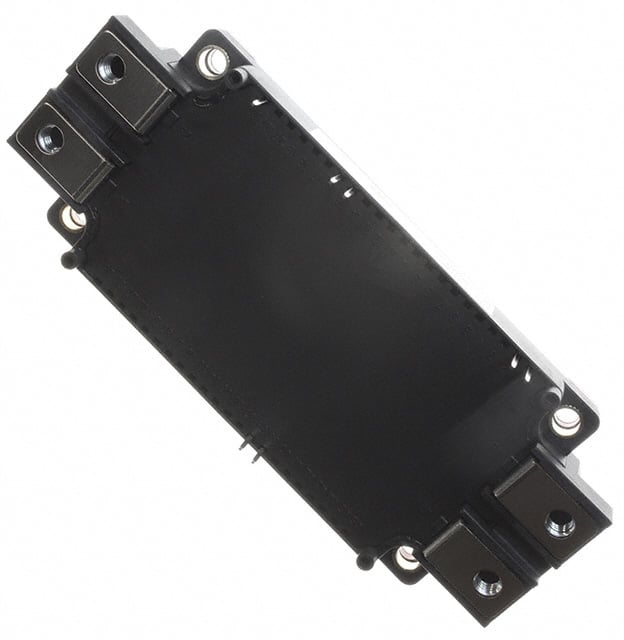

CM300DX-24A
IGBT MOD 1200V 300A 1890W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300DX
CM300DX-24A Hakkında
CM300DX-24A, Powerex tarafından üretilen 1200V/300A Half Bridge IGBT modülüdür. 1890W güç kapasitesi ile endüstriyel uygulamalarda sürücü devresi olarak kullanılır. Maksimum Vce(on) değeri 15V/300A koşullarında 2.6V olan bu modül, yüksek akım uygulamalarında düşük kayıplarla çalışma sağlar. -40°C ile +150°C arasında çalışma sıcaklığı aralığına sahiptir. NTC Termistor entegrasyonu ile sıcaklık koruması sunmaktadır. Chassis mount tipinde paketlenmiş olup inverter, konvertör ve motor kontrol uygulamalarında yaygın olarak tercih edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 47 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1890 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
