IGBT Transistörler - Modüller

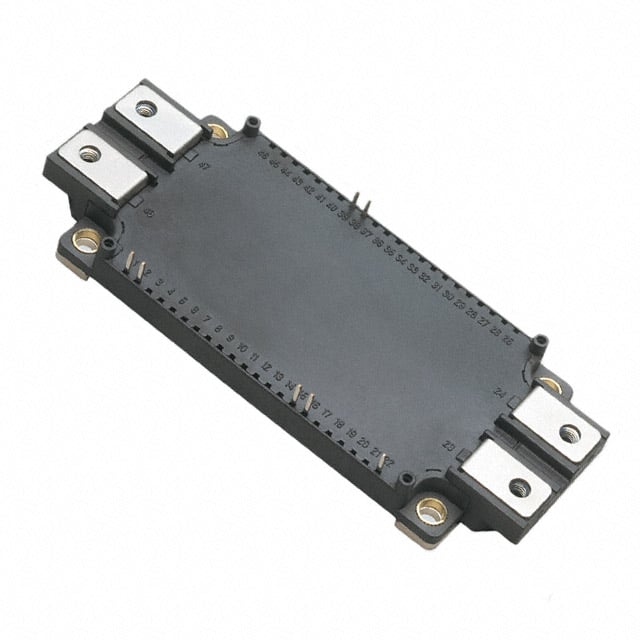

CM300DX-12A
IGBT MOD 600V 300A 960W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300DX
CM300DX-12A Hakkında
CM300DX-12A, Powerex, Inc. tarafından üretilen 600V 300A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. Maksimum 960W güç yönetebilen bu komponent, endüstriyel uygulamalarda güç dönüştürme, motor kontrol ve switched mode power supply (SMPS) sistemlerinde kullanılır. 2.1V on-state voltajı (Vce) ile düşük enerji kaybı sağlar. NTC termistor entegrasyonu ile sıcaklık koruması sunar. -40°C ile +150°C arasında güvenli çalışma sağlayan bu modül, Chassis Mount tipi montajla sabit uygulamalara uygundur. Obsolete durumdaki bu bileşen, kalıtsal sistemlerde yedek parça olarak kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 34 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 960 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
