IGBT Transistörler - Modüller

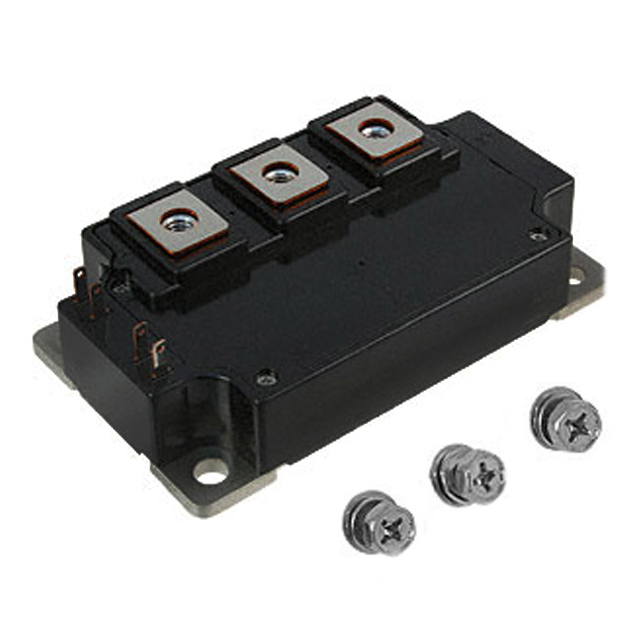

CM300DU-24NFH
IGBT MOD 1200V 300A 1130W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM300DU-24NFH
CM300DU-24NFH Hakkında
CM300DU-24NFH, Powerex, Inc. tarafından üretilen 1200V/300A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu bileşen, güç dönüştürme uygulamalarında kullanılır. Maksimum 1130W güç dağıtabilir ve -40°C ile 150°C arasında çalışır. Vce(on) değeri 15V, 300A koşullarında 6.5V'dur. Collector-Emitter breakdown voltajı 1200V olan bu modül, endüstriyel inverter, motor sürücüler ve enerji dönüştürme sistemlerinde uygulanır. Chassis mount tipi pakete sahiptir ve standart input konfigürasyonuyla çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 47 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1130 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 6.5V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
