IGBT Transistörler - Modüller

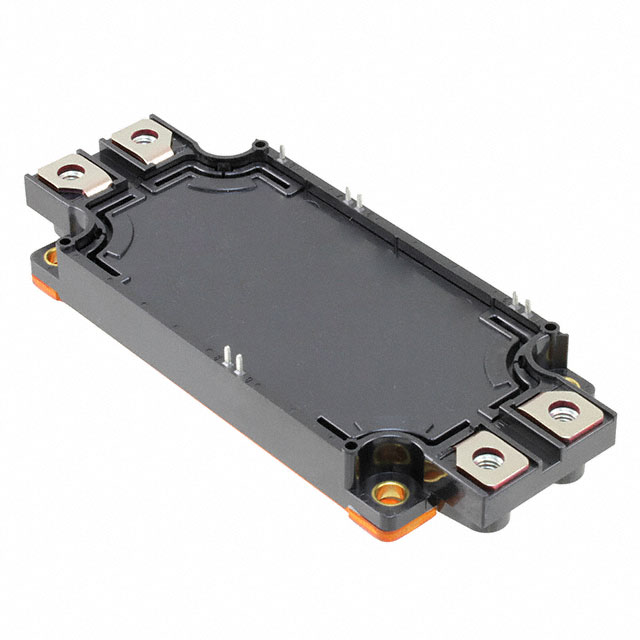

CM225DX-24S1
IGBT MOD 1200V 225A 1250W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM225DX
CM225DX-24S1 Hakkında
CM225DX-24S1, Powerex Inc. tarafından üretilen Half Bridge konfigürasyonlu IGBT modülüdür. 1200V kolektör-emitter breakdown voltajı ve 225A maksimum kolektör akımı kapasitesine sahip bu modül, 1250W güç yönetimi uygulamalarında kullanılır. Vce(on) değeri 15V gate voltajında 225A akımda 2.35V olarak belirtilmiştir. -40°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Dahili NTC termistör ile sıcaklık izlemesi yapılabilir. Industrial uygulamalar, güç dönüştürücüler ve motor sürücü sistemlerinde yaygın olarak kullanılan bu modül, yüksek akım kapasitesi ve düşük gate kapasitansı (20nF @ 10V) ile hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 225 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 20 nF @ 10 V |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1250 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.35V @ 15V, 225A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
