IGBT Transistörler - Modüller

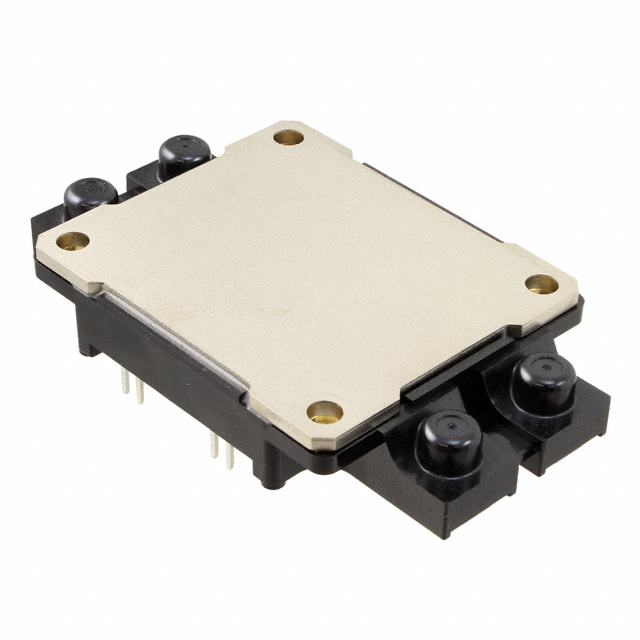

CM200EXS-34SA
IGBT MOD 1700V 200A 2000W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200EXS
CM200EXS-34SA Hakkında
CM200EXS-34SA, Powerex tarafından üretilen 1700V/200A kapasiteli IGBT güç modülüdür. Maksimum 2000W güç yönetimi kapabiliyetine sahip olan bu modül, yüksek voltaj anahtarlama uygulamalarında kullanılır. -40°C ile +150°C arası çalışma sıcaklığı aralığında stabil performans gösterir. Entegre NTC termistor özelliği ile ısıl koruma sağlar. Vce(on) değeri 15V gate voltajında 200A akımda 2.7V olarak belirtilmiştir. Endüstriyel güç elektronikleri, motor sürücüleri, kaynak cihazları ve benzer yüksek güçlü switching uygulamalarında tercih edilir. Standard giriş konfigürasyonu ile kullanıma hazır durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 35 nF @ 10 V |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 2000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
