IGBT Transistörler - Modüller

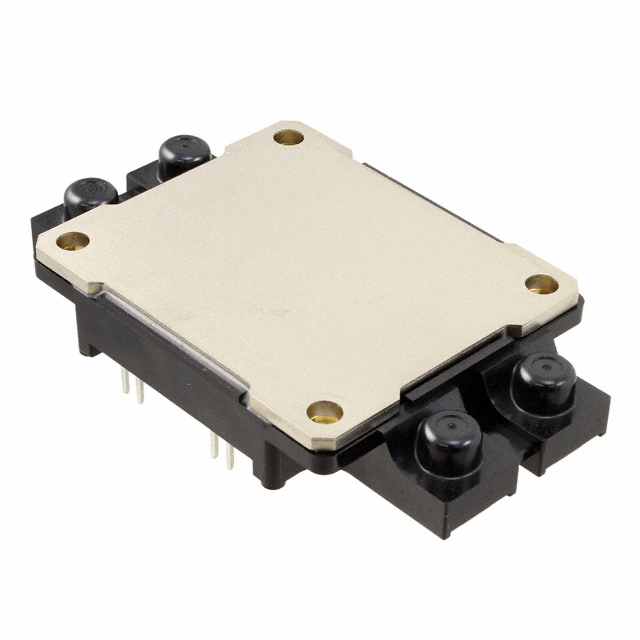

CM200EXS-24S
IGBT MOD 1200V 200A 1500W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- CM200EXS
CM200EXS-24S Hakkında
CM200EXS-24S, Powerex tarafından üretilen 1200V/200A kapasiteli IGBT güç modülüdür. Tek yapılı (Single) konfigürasyonda tasarlanan bu modül, maksimum 1500W güç yönetimi sağlar. Vce(on) değeri 15V gate voltajında 2.15V olup, kollektör kesme akımı maksimum 1 mA'dir. NTC thermistor entegrasyonu ile sıcaklık monitorlama özelliğine sahiptir. -40°C ile 150°C arasında çalışma sıcaklığında kullanılabilen modül, yüksek frekansı anahtarlayan uygulamalarda, endüstriyel inverterler, UPS sistemleri ve elektrikli araç drivetrain'lerinde yaygın olarak yer alır. Cies değeri 10V'de 20 nF'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 20 nF @ 10 V |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 1500 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
